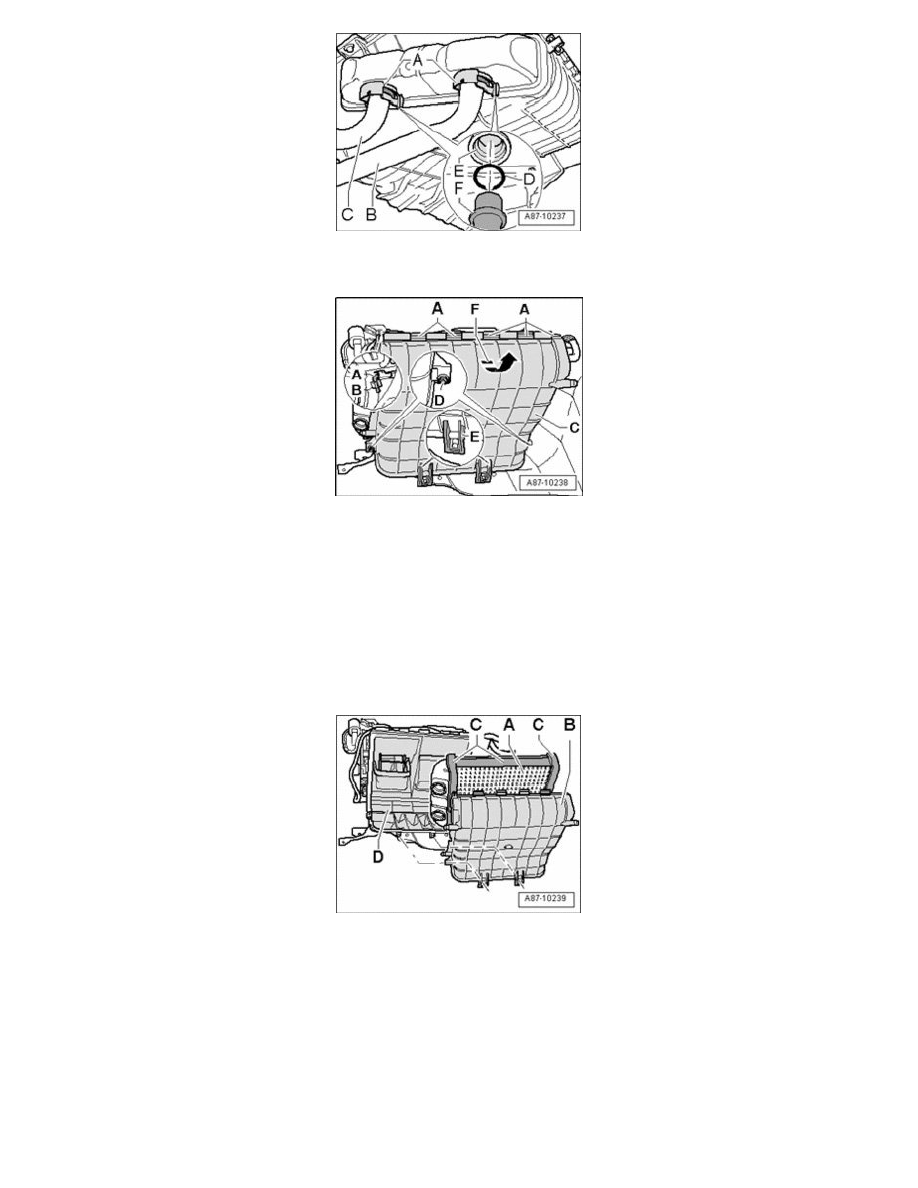

Pull off retaining clips - A - from coolant lines - B - and - C -.

-

Pull coolant lines - B - and - C - out of heater core and turn them so that they no longer interfere when continuing removal.

-

Remove bolts - D -.

-

Turn retaining pin - A - out of locking mechanism - B -

-

Pull retaining pin - A - out of lower air duct - C - and heating A/C unit - arrow -.

-

Release catches - E - of lower air guide - C -

-

Fold lower air duct - C - with heater core downward as far as possible (in direction of - arrow - - F -) and then pull both components together
toward rear as far as possible.

-

Remove lower air duct - C - together with heater core in direction of drivers footwell.

Installing heater core with heating A/C unit installed

NOTE:  The assistance of a second technician is required for installation of heater core.

-

Clean front heating A/C unit - D - and lower air duct - B - (e.g. of residual coolant).

-

Check foam seals - C - at heater core - A -, they must be glued all around without gaps and must not be damaged.

-

Insert heater core - A - on proper side into lower air duct - B -.

-

Install heater core - A - together with lower air duct - B - into heating A/C unit - D -.

NOTE:  While inserting, make sure that groove/spring connection between heating A/C unit - D - and lower air guide - B - is joined correctly.
