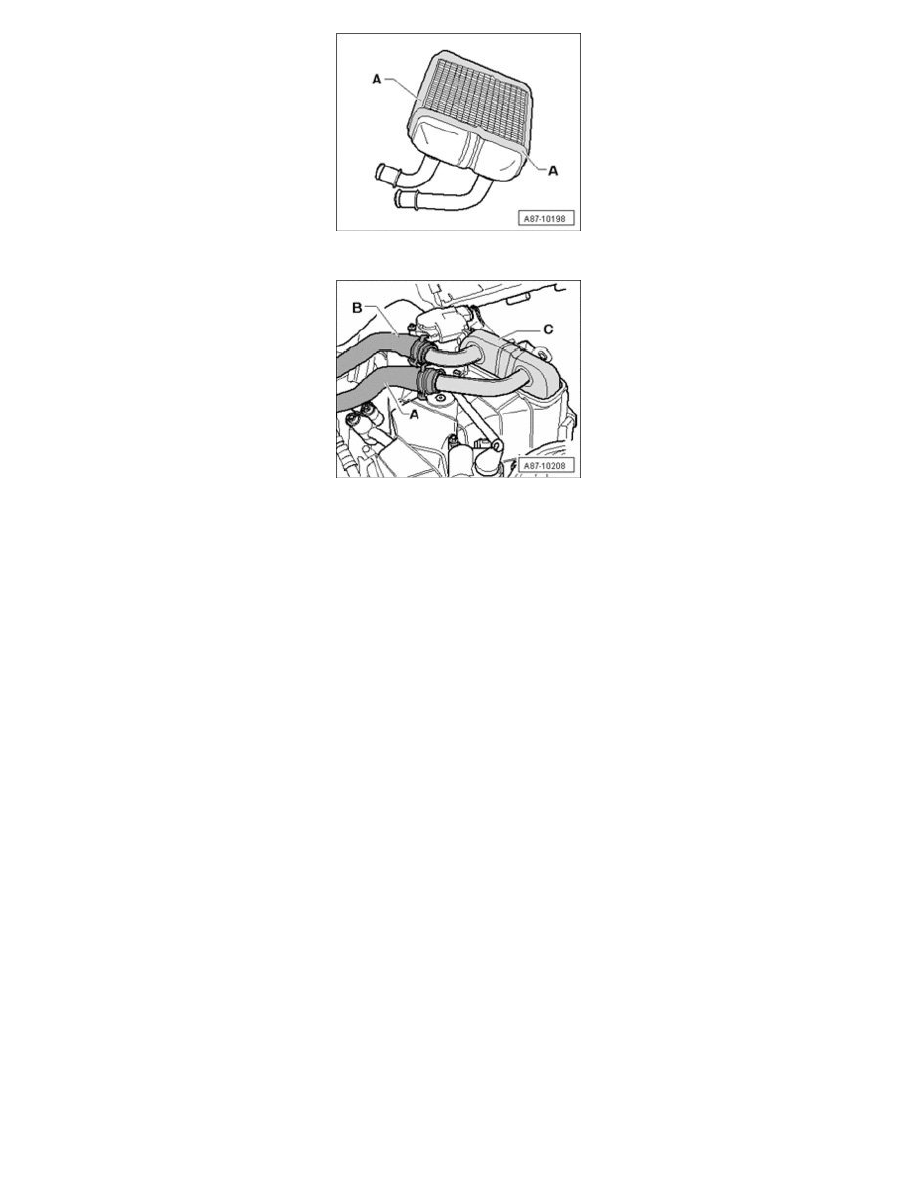

Check foam seals at heater core - A -, they must be glued on without gaps and must not be damaged.

-

Insert heater core - C - into heating A/C unit.

-

Connect coolant hose - B - to coolant pipe to heater core - C - (coolant hose - A - is not connected for the time being).

NOTE:  Connect coolant hoses on proper side, coolant hose - B - supply from engine (via pipe group under left fender) and coolant hose - A -
return to engine (via pipe group under left fender).

-

Fill coolant into coolant expansion tank up to top marking.

-

Cover the area below heating A/C unit, where any coolant flowing out may reach, with absorbent paper (so that any coolant still present will not
flow on and into heating A/C unit or on to floor mat).

-

Place a container under connection - A - to heater core - C -.

-

Open Hose Clamps Up to 25 mm dia. 3094 on coolant hose - B - far enough that coolant can flow slowly into heater core (to pre-bleed heater
core).

NOTE:
-

If coolant does not flow into heater core on its own, pressure can be built up in coolant expansion tank using hand pump of Cooling System
Tester VAG1274 and thereby accelerate the flow.

-

By pre-bleeding the coolant circuit, bleeding of the cooling system after installation is greatly simplified on first starting in operation.

-

Wait until coolant exits from coolant hose connection - A - on coolant pipe to heater core.

-

Connect coolant hose - A - at coolant pipe to heater core.

-

Install the removed components again in reverse order.

-

Bleed coolant circuit.
