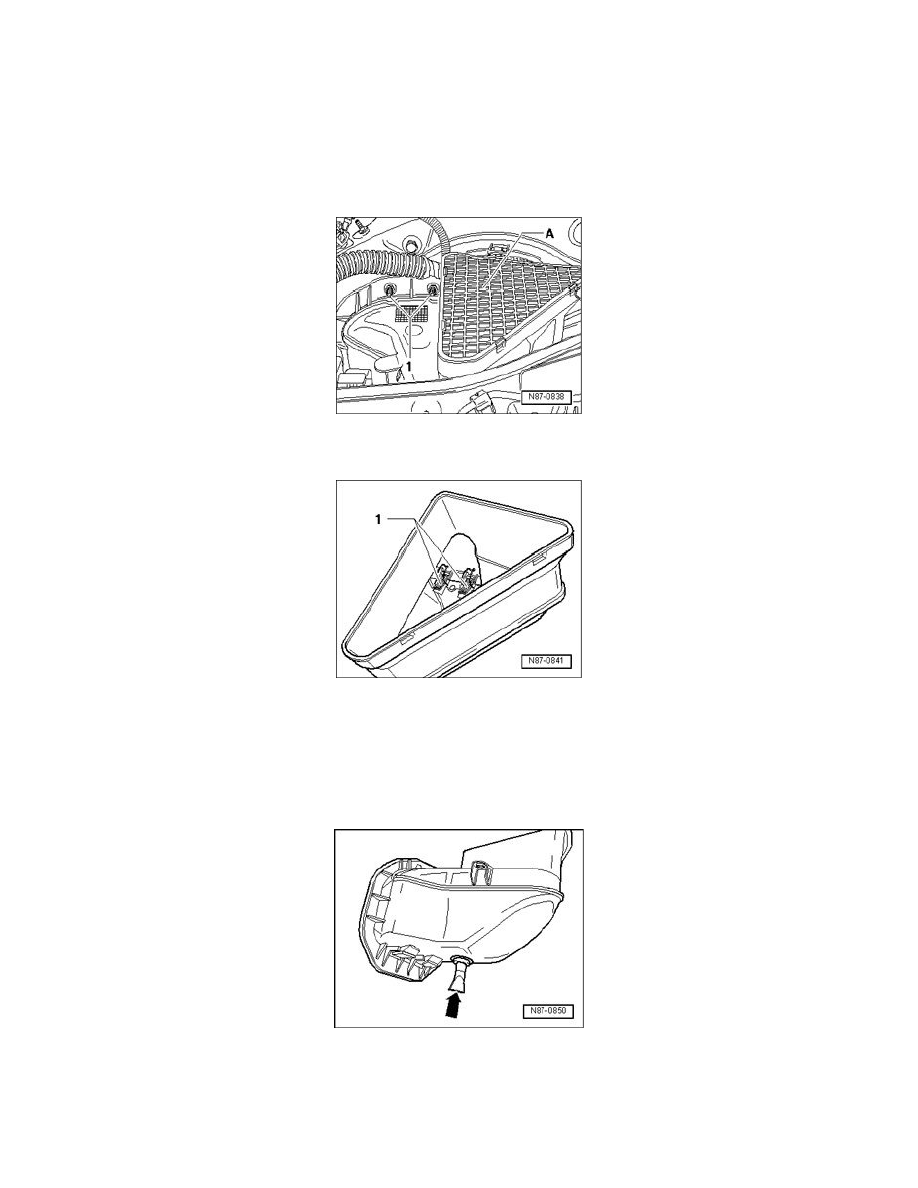

‹› Make sure that hex nuts - C - are in the correct position on plenum chamber rear wall when tightening (corresponding to markings applied)

‹› Only install hex nuts with washer - C - on which the rubber base - D - has been glued on as a seal and are not damaged.

-

Re-install all bolts corresponding to the arrangement during removal.

-

Re-install all cable ties that were opened or cut during air conditioner removal at the same locations during installation.

-

Connect condensation water drain hose to heating & A/C unit => [ Front Water Drain Hose ] See: Evaporator Drain Tube/Service and
Repair/Front Water Drain Hose.

-

Install the instrument panel transverse member and secure heating & A/C unit to instrument panel transverse member at the designated mounting
points.

-

Insert grommet - C - into plenum chamber rear wall and then check fit of grommet - C - on flange of coolant pipes (in passenger compartment).

-

Connect coolant hose - A - to coolant pipe to heater core (coolant hose - B - is not connected for the time being).

‹› Connect coolant hoses on proper side, coolant hose - A - supply from engine (via pipe group under left fender) and coolant hose -  B - return to

engine (via pipe group under left fender).

-

Fill coolant into coolant expansion tank up to top marking.

-

Open hose clamps up to 25 mm dia. (3094) on coolant hose - A - far enough that coolant can flow slowly into heater core (to pre-bleed heater
core).

‹› If coolant does not flow into heater core on its own, pressure can be built up in coolant expansion tank using hand pump of cooling system tester

(V.A.G 1274) and thereby accelerate the flow.
