Refrigerator: Description and Operation

Cooler

=> [ Cooler Assembly Overview ]

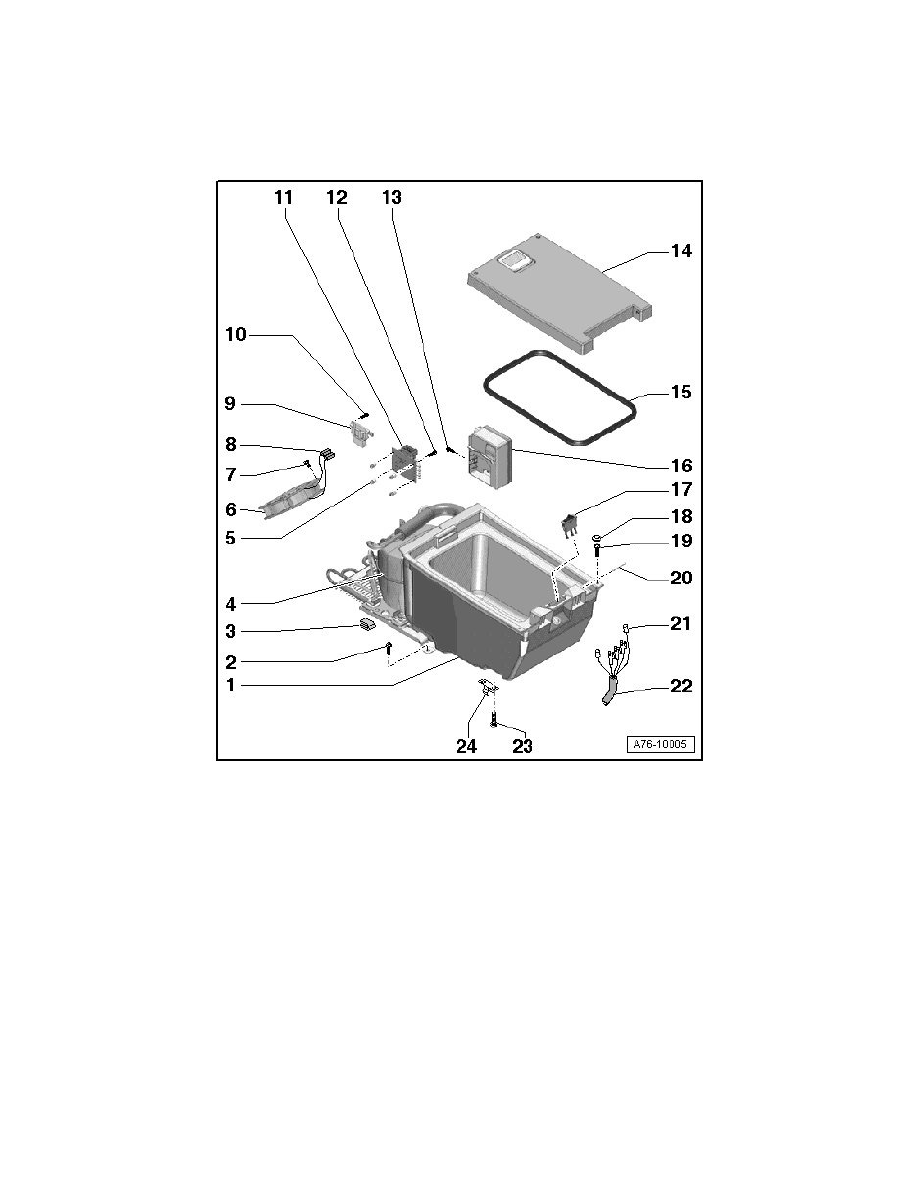

Cooler Assembly Overview

1

Cooler (J698)

‹› Unit with compressor

‹› Removing and Installing, refer to => [ Cooler ] See: Service and Repair/Cooler

2

Bolt

‹› Qty. 2

‹› 5 Nm

3

Edge protection

‹› Qty. 2

4

Compressor

‹› Unit with cooler (J698)

‹› Removing and Installing, refer to => [ Cooler ] See: Service and Repair/Cooler
