Control Arm: Service and Repair
Coil Spring Suspension Strut, Upper Control Arm, Mounting Bracket and Level Control System
Sensor Assembly Overview

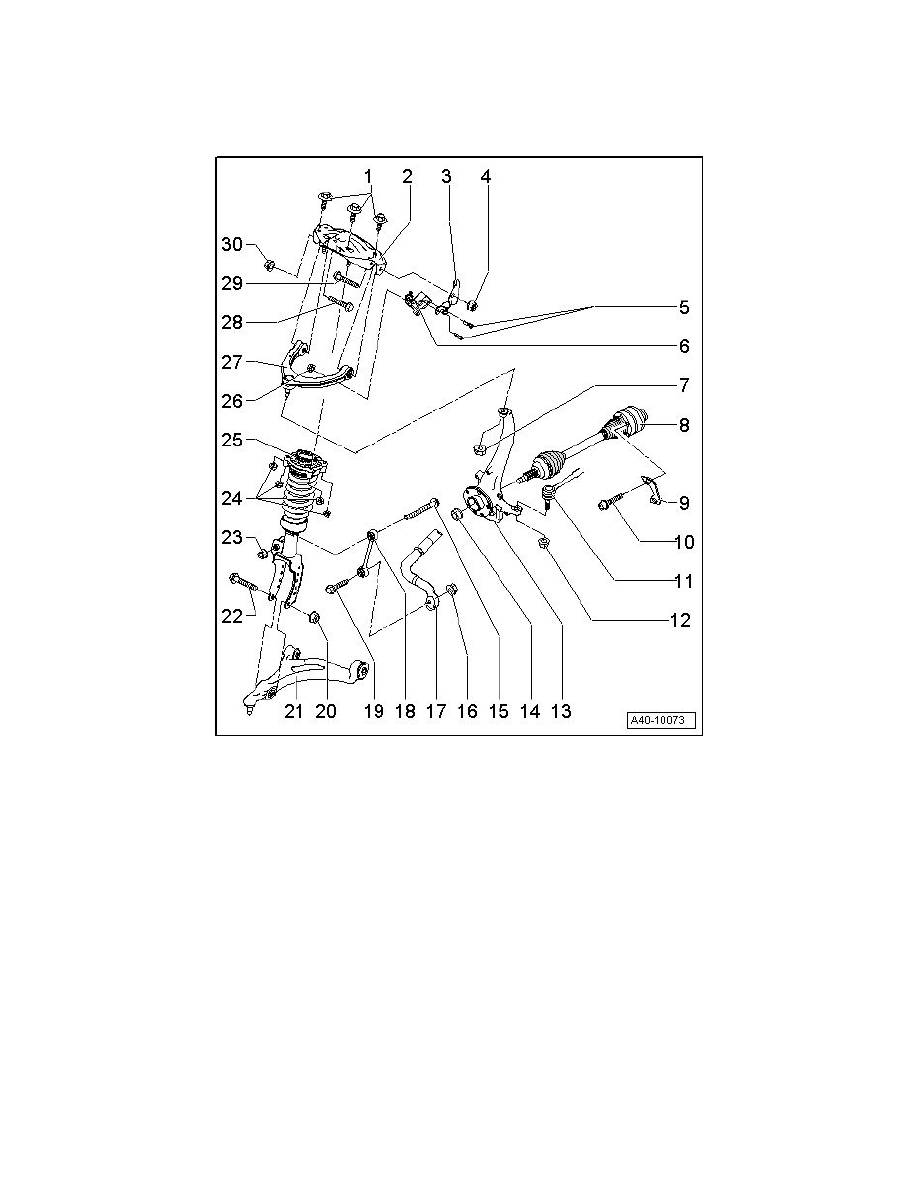

Coil Spring Suspension Strut, Upper Control Arm, Mounting Bracket and Level Control System Sensor Assembly Overview

1

Bolt, 50 Nm + 90°

‹› Always replace after removal.

2

Mounting Bracket

‹› Removal and installation, refer to => [ Mounting Bracket ] See: Strut / Shock Tower/Front Strut / Shock Tower/Service and Repair.

3

Securing Clip

4

Nut, 50 Nm + 90°

‹› Self-locking

‹› Always replace after removal.

5

Bolt, 5 Nm

6

Level Control System Sensors (G78)/ (G289)

‹› Removal and installation, refer to => [ Left Front Level Control System Sensor and Right Front Level Control Sensor ] See: Sensors and

Switches - Suspension/Suspension Control Pressure Sensor/Switch/Service and Repair.
