1 - Not used

2 - Not used

3 - Airbag 1 "+"

4 - Airbag 1 "-"

5 - Airbag 2 "+"

6 - Airbag 2 "-"

7 - Ground (for coil spring/multi-function steering wheel/horn)

8 - Cruise control locked "Off"/horn signal

9 - LIN Bus or temperature signal with steering wheel heating

10 - Voltage supply terminal 15 with multi-function steering wheel

H - Steering Angle Sensor Connector Mount

1 - Light barrier 5

2 - Light barrier 3

3 - light barrier 1

4 - 12V voltage supply

5 - 5 V voltage supply

6 - light barrier 6

7 - light barrier 4

8 - light barrier 2

- Steering angle sensor ground

10 - light barrier 7

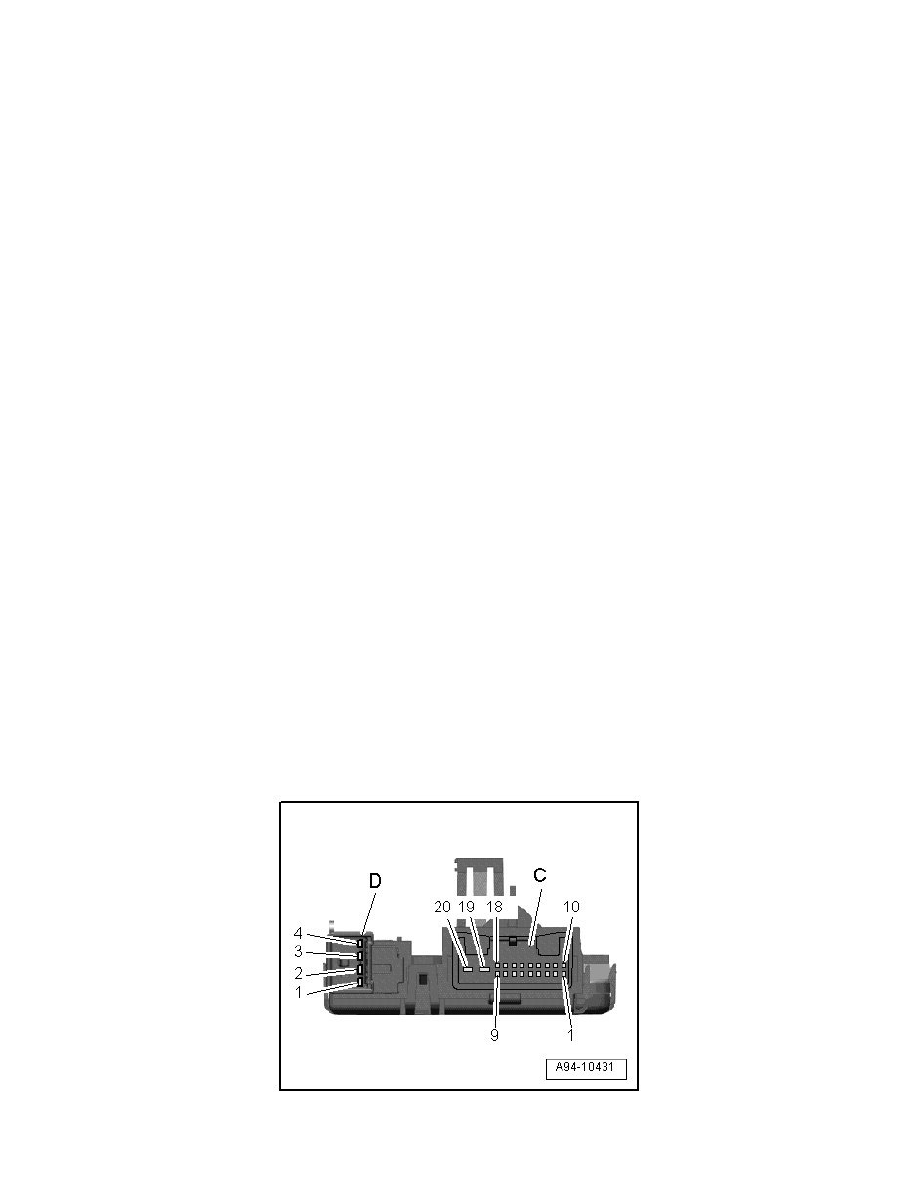

C - Electrical System Connector Mount

1. not used
