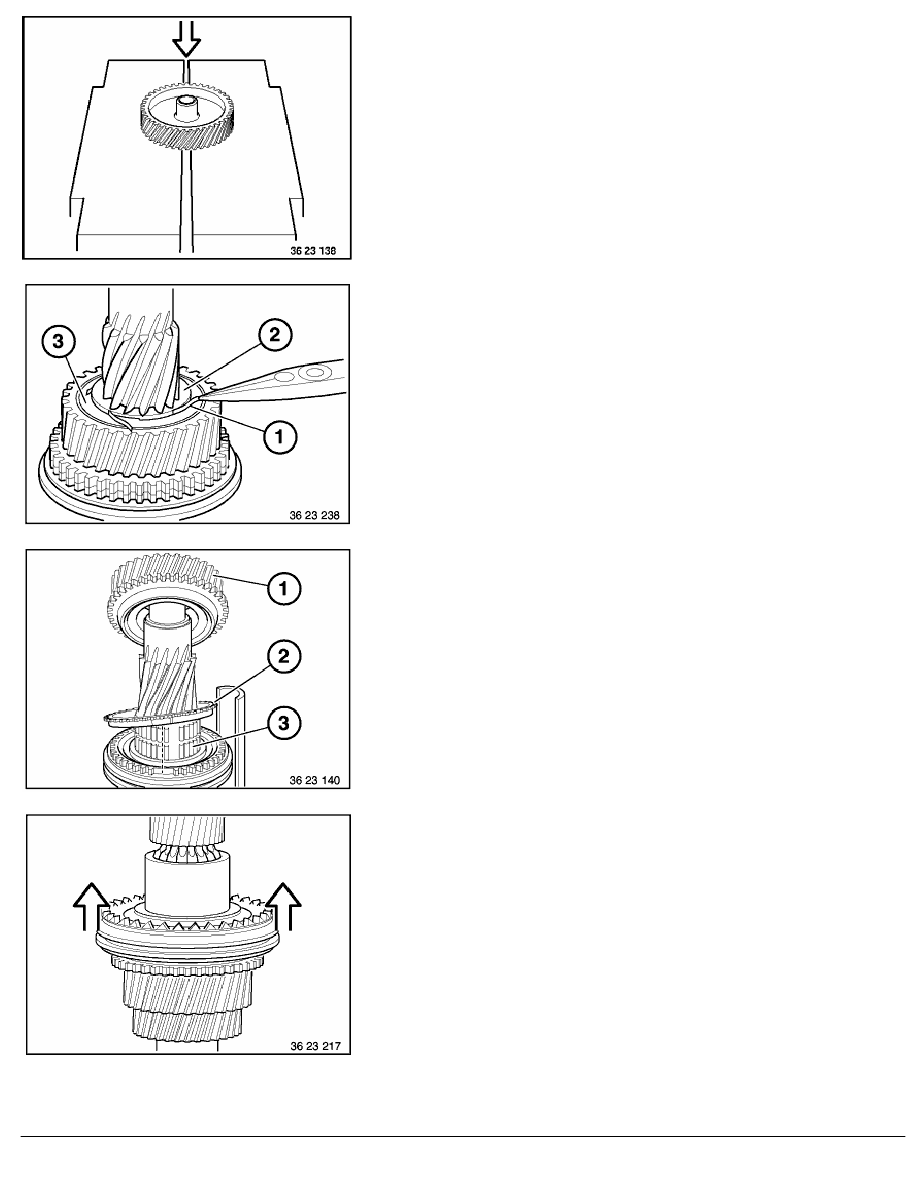

Hold layshaft in a press.

Select largest possible support surface on fixed wheel.

Remove fixed wheel from the layshaft by pressing.

Remove closing ring (1). For this purpose, bend the 4 tabs
outwards with pliers for this purpose.

Remove supporting ring (2) (two parts) and stop disc (3).

Installation:

Replace closing ring (1).

Remove 4th gear wheel (1), synchronizer ring (2) and needle
bearing (3).

Pull 3rd/4th gear sliding sleeve upward.

Caution!

Loose thrust pieces, balls and springs.

RA  Detaching and mounting all synchronizing devices S5D 200G/250G
