Cadillac Workshop Service and Repair Manuals

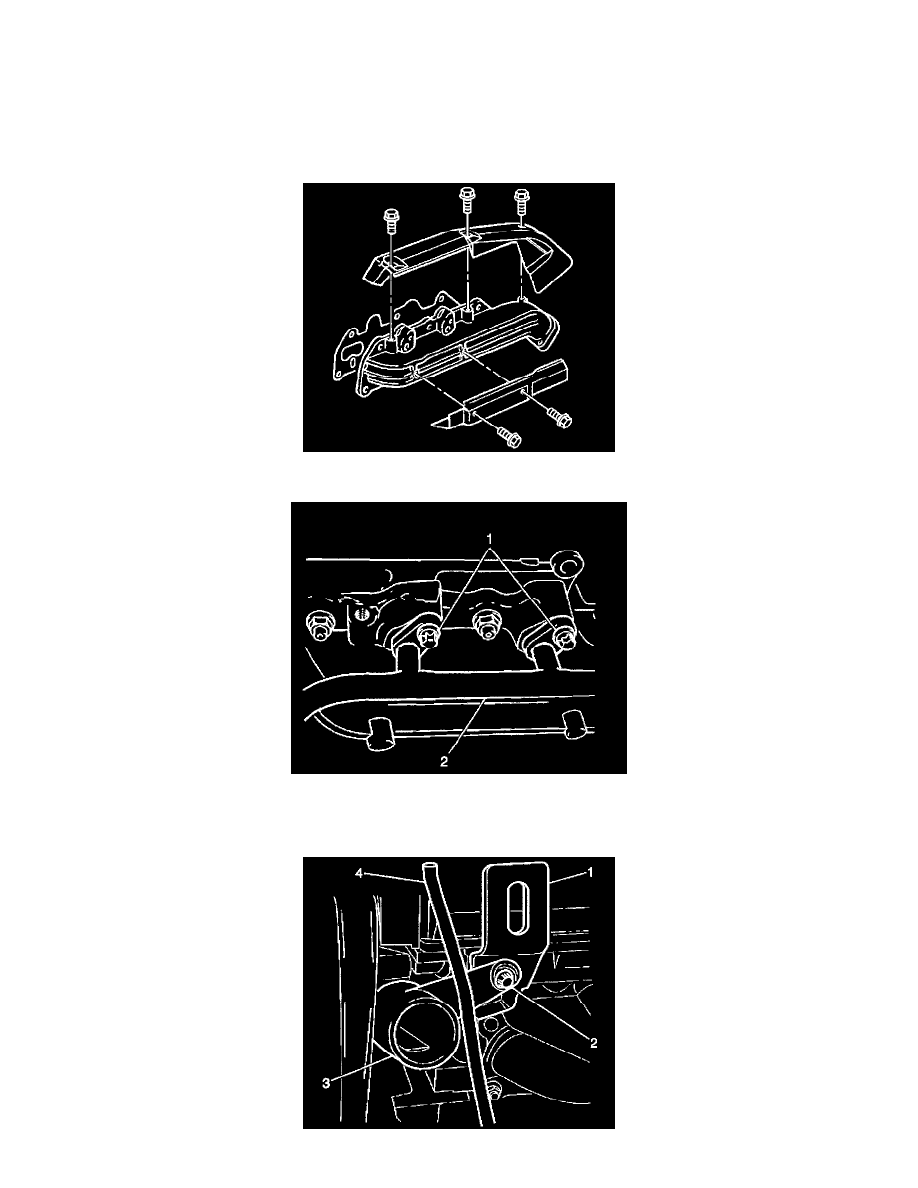

Exhaust Manifold: Service and Repair
Drivers Side

REMOVE OR DISCONNECT

1. Remove the engine assembly.
2. Remove the exhaust manifold lower heat shield bolts.
3. Remove the exhaust manifold lower heat shield.
4. Remove the exhaust manifold upper heat shield bolts.

5. Remove the exhaust manifold upper heat shield.

6. Remove the AIR injection pipe bolts (1).
7. Pull the AIR injection pipe (2) away from the exhaust manifold to enable access to the fastening nuts from the manifold.
8. Remove the AIR injection pipe from the exhaust manifold.
