Coolant Temperature Sensor/Switch (For Computer): Service and Repair

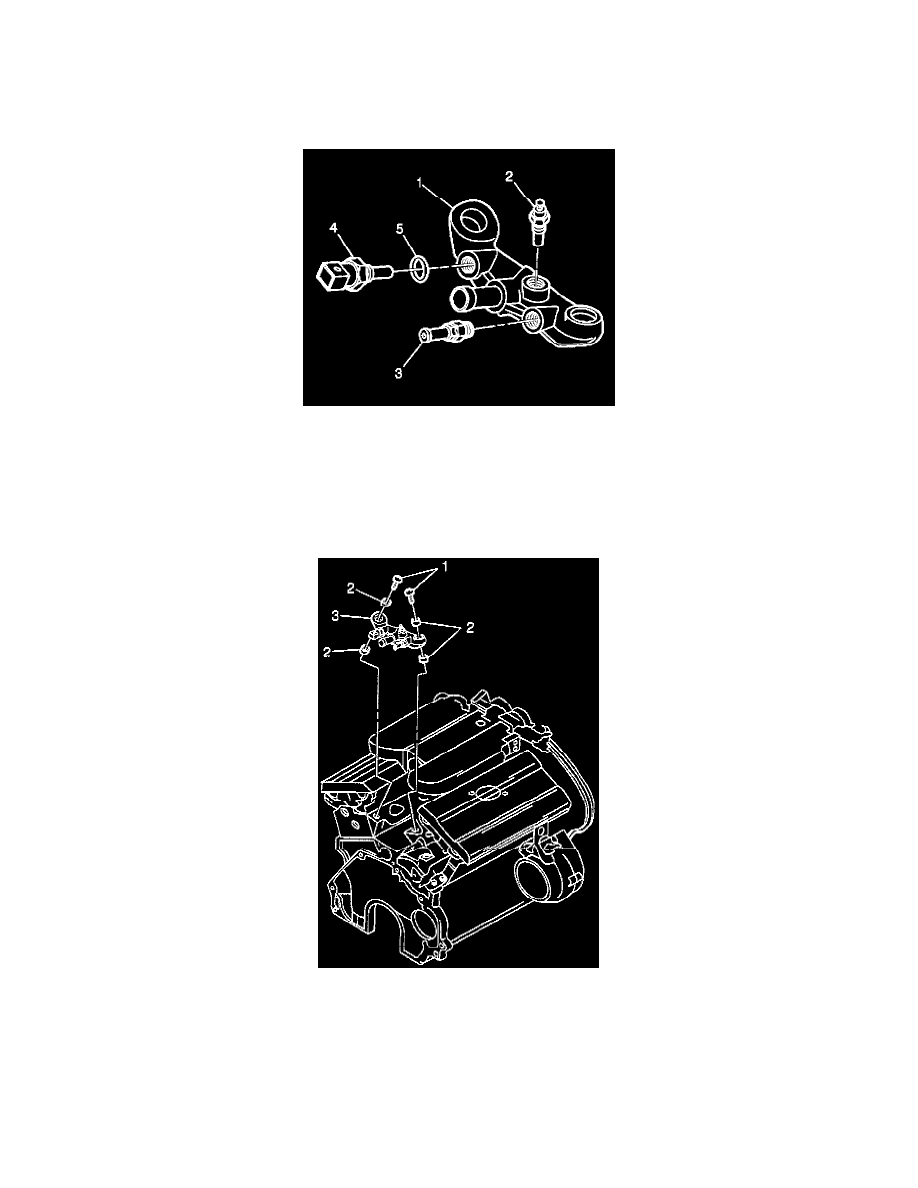

Sender/Switch Housing Replacement

REMOVE OR DISCONNECT

1. Disconnect the negative battery cable.
2. Remove the air intake plenum and intake manifold. See Engine.

3. Disconnect the electrical connectors at the following locations:

^

The engine coolant temperature sender (2)

^

The engine coolant temperature sensor (4)

4. Remove the throttle body and heater inlet hoses from the engine coolant bridge.
5. Remove the engine coolant temperature sender (2).
6. Remove the engine coolant temperature sensor (4) and seal (5).
7. Remove the throttle body inlet hose fitting (3), if necessary.

8. Remove the bridge bolts and upper seals (2).
9. Remove the bridge and lower seals (2).

INSTALL OR CONNECT

1. Install the engine coolant bridge:

^

Position the bridge.

^

Slide the upper seals (2) onto the bolts.

^

Insert the bolts (1) into the bridge.

^

Slide the lower seals (2) onto the bolts. Tighten the bolts to 30 Nm (22 ft. lbs.).
