Sound Proofing / Insulation: Service and Repair
Sound Barrier Replacement - Rear Seat Cushion to Floorpan

Sound Barrier Replacement - Rear Seat Cushion to Floorpan

Removal Procedure

1. Remove the rear seat back. Refer toSeat Back Replacement - Rear   (See: Seats/Seat Back/Service and Repair/Removal and Replacement/Seat

Back Replacement - Rear) in Seats.

2. Remove the rear upper body side garnish molding. Refer toGarnish Molding Replacement - Body Side Rear Upper   (See: Interior Moulding /

Trim/Trim Panel/Service and Repair/Garnish Molding Replacement - Body Side Rear Upper) .

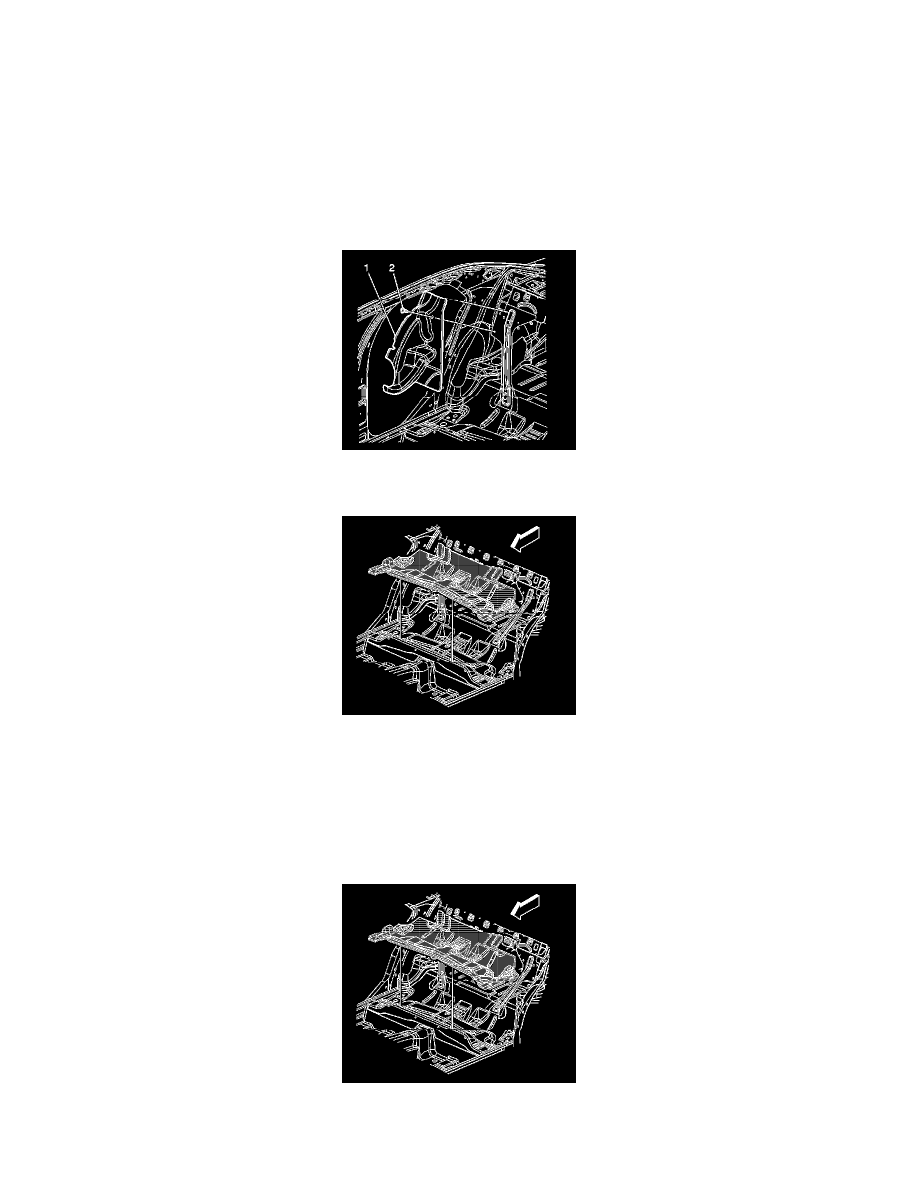

3. Remove the push-in (2) securing the sound barrier (1) to the wheelhouse panel.
4. Remove the rear wheelhouse sound barrier from the vehicle.

5. Remove the rear shoulder belts. Refer toSeat Belt Retractor Replacement - Rear    in Seat Belts.
6. Remove the center rear shoulder belt. Refer toSeat Belt Retractor Replacement - Center Rear    in Seat Belts.
7. Lift the rear floorpan sound barrier upward and pull outward in order to remove.

Installation Procedure

Caution:  All floor pan insulator material must meet Federal Vehicle Safety Standards for flammability. Failure to do so could result in personal
injury and/or vehicle damage.

1. Position the sound barrier to the floorpan.
2. Position the sound barrier under the rear compartment trim.
