Quartz Speedometer Cluster - Service Procedures

Bulletin No. T

84-105

File In Group

8

Number

31

Date

Aug. '84

SUBJECT:

QUARTZ CLUSTER SERVICE PROCEDURES

MODELS AFFECTED: 1985 DEVILLE AND FLEETWOOD
The 1985 FWD DeVille and Fleetwood standard quartz speedometer cluster is serviceable as an exchange unit from authorized AC-Delco Service
Centers. A complete list of these Centers is included in Dealer Service Information Bulletin 84-I-27. Whenever this cluster is exchanged, it will be
necessary to remove the odometer from the original cluster and transfer it to the replacement cluster. When this is required, the following procedure
should be used:

1.

Remove the inoperative cluster following the Service Information Manual procedures on page 8C-20 of the 1985 FWD DeVille and Fleetwood
Service Manual.

2.

Remove the two (2) illumination bulbs from the gear selector indicator.

3.

Remove the two (2) screws attaching gear selector indicator to the cluster housing and remove the gear selector indicator from the housing.

4.

Disconnect the flex circuit connector from the internal circuit board.

5.

Remove the six (6) screws attaching the clear lens to the housing. Remove the lens and black bezel.

6.

Separate the housing from the black (speedometer face) component board by lifting the board straight off the lower dowel pins.

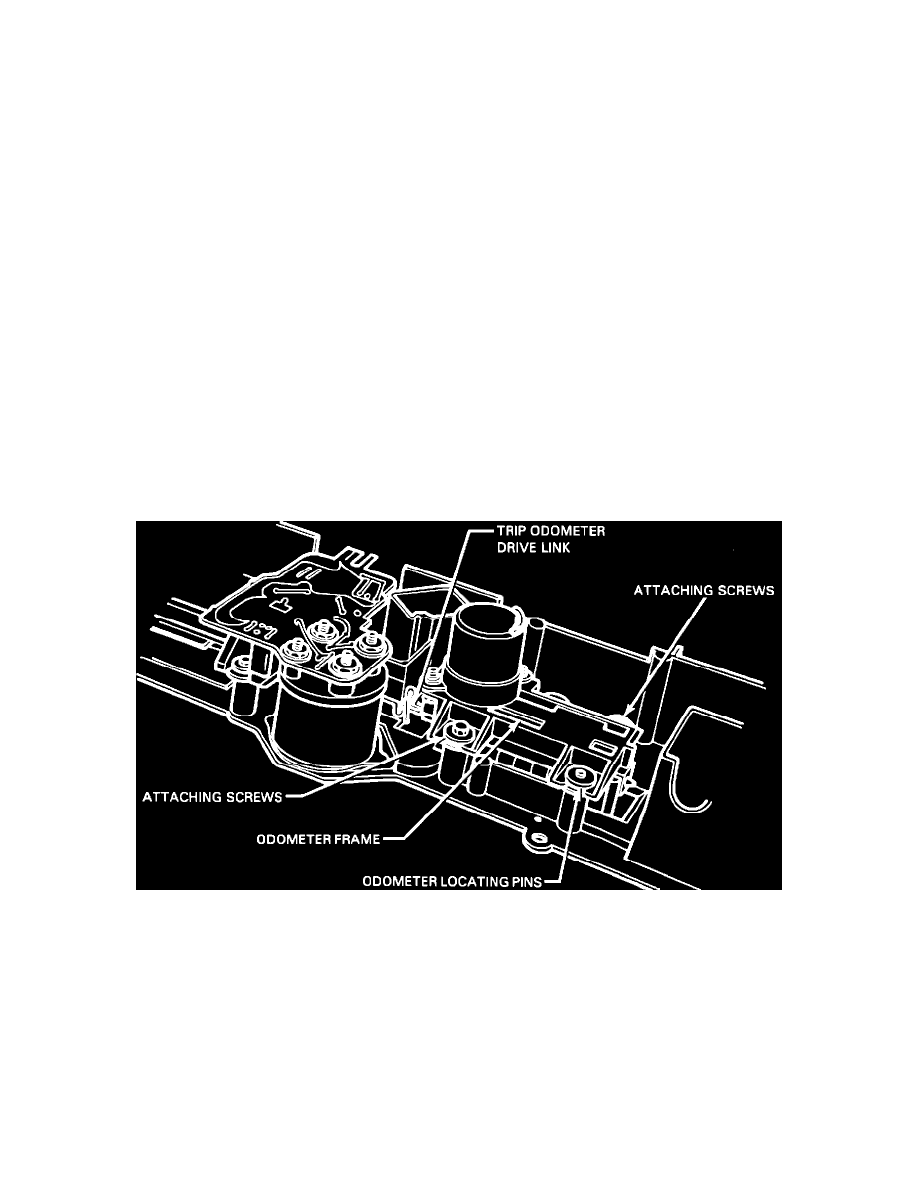

FIGURE 1 - Component Board

7.

Turn the component board over and remove the two screws attaching the odometer frame to the housing. See Figure 1.

8.

Before removing the odometer frame from the housing, grasp the drive link (see figure) with needle nose pliers to keep the link attached to the trip
odometer. Remove the odometer frame with the drive motor attached. The plier grip can be released and the drive link will remain in place.

9.

Turn the odometer frame over and remove the retaining clip from one end of the odometer shaft. With the clip removed, slide the odometer
assembly toward the clip end and remove the odometer from the frame.

10.

Reinstall the odometer frame into the inoperative cluster.

To install the replacement cluster:
