Cadillac Workshop Service and Repair Manuals

Brake Shoe: Service and Repair
Removal

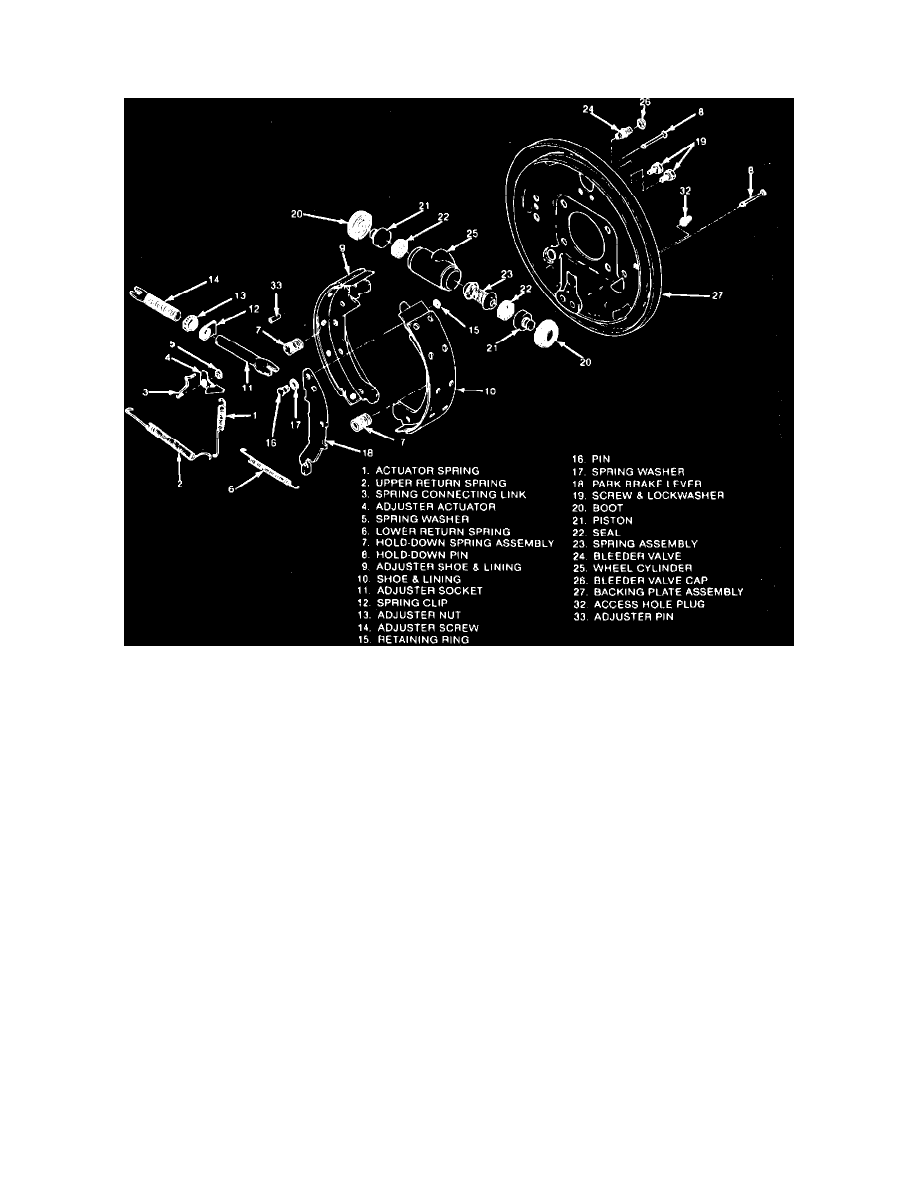

Fig. 1 Drum brake assembly. Type 6

1.

 Raise and support vehicle.

2.

 Mark relationship of wheel to axle flange, then remove wheel and tire assembly.

3.

 Mark relationship of brake drum to axle flange, then remove drum. If brake drum is difficult to remove, back off parking brake cable
adjustment, remove inspection hole plug from backing plate, insert screwdriver through hole and press in to push parking brake lever off
stop.

4.

 Using suitable tool, remove upper return spring, Fig. 1.

5.

 Remove hold-down springs and pins.

6.

 Remove adjusting screw assembly.

7.

 Remove shoe and lining assembly together with lower return spring.

8.

 Remove retaining ring, pin, spring washer and parking brake lever from shoe and lining assembly.

9.

 Remove spring connecting link, adjuster actuator and actuator spring from adjusting shoe.

10.

 Press adjuster pin and spring washer from adjuster shoe.
