Wiper Arm: Locations

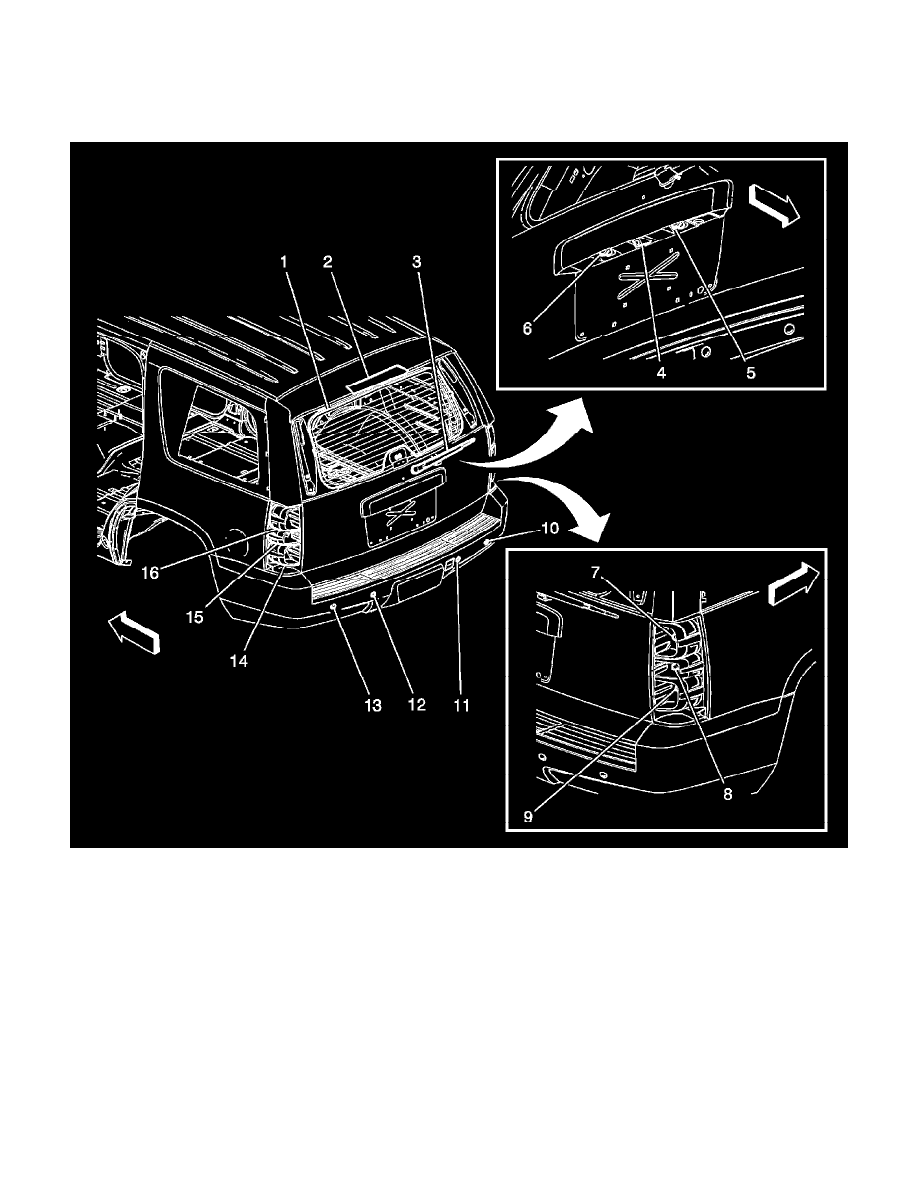

Luggage Compartment/Rear of Vehicle Component Views

Rear of Vehicle Components (X88 or Z88 with E52 or TB7)

1 - Rear Window Defogger Grid
2 - Center High Mounted Stop Lamp (CHMSL)
3 - Rear Window Wiper
4 - Rearview Camera (UVC)
5 - License Lamp - Left
6 - License Lamp - Right
7 - Tail/Stop Lamp - Right
8 - Side Object Sensor - Right (UFT)
9 - Backup Lamp - Right
10 - Tail/Turn Signal Lamp - Right (E52)/Turn Signal Lamp - Right Rear (TB7)
11 - Object Alarm Sensor - Right Rear Corner (UD7)
12 - Object Alarm Sensor - Right Rear Middle (UD7)
13 - Object Alarm Sensor - Left Rear Middle (UD7)
14 - Object Alarm Sensor - Left Rear Corner (UD7)
15 - Tail/Turn Signal Lamp - Left (E52)/Turn Signal Lamp - Left Rear (TB7)
16 - Side Object Sensor - Left (UFT)
