Knock Sensor: Locations

Knock Sensor: Locations

Powertrain Component Views

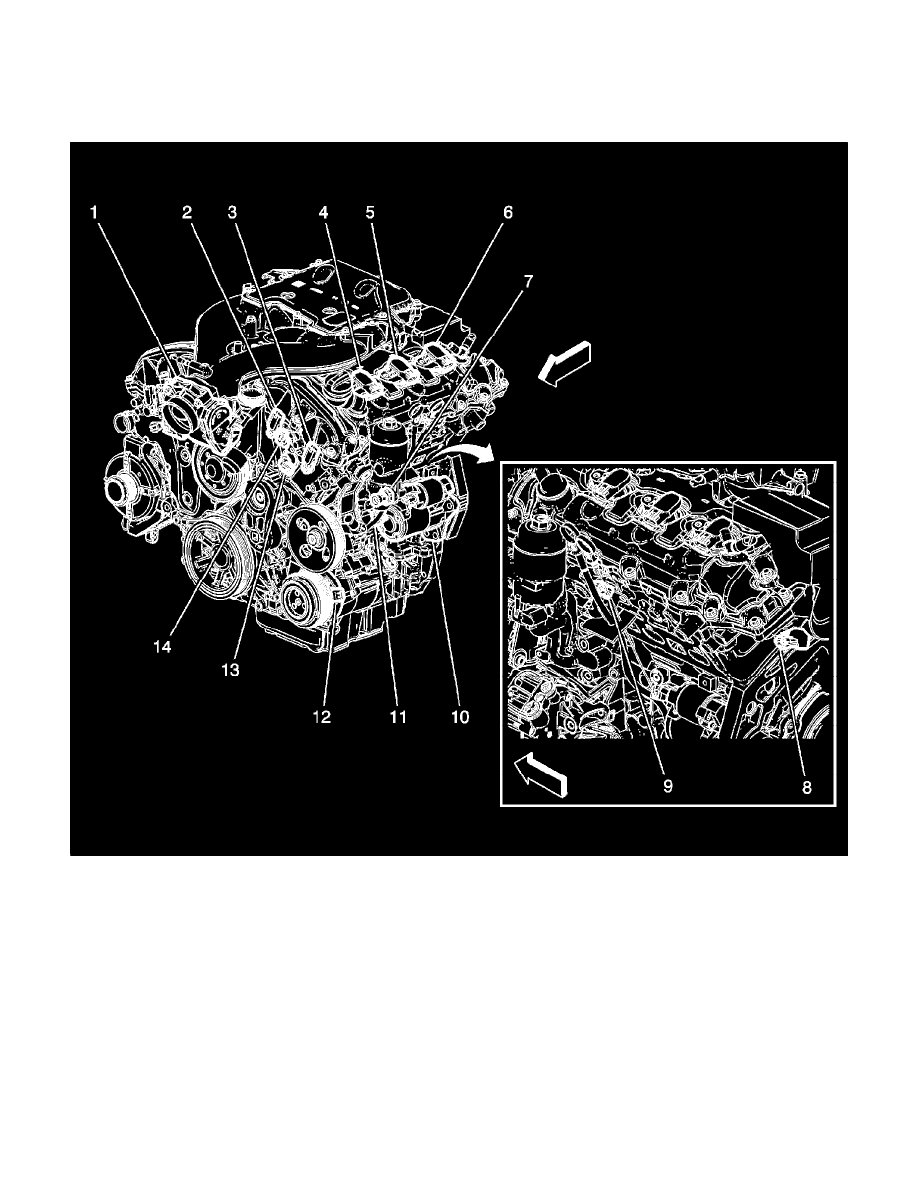

Front and Left Side of Engine Components (LLT)

1 - Q38 Throttle Body
2 - B23D Camshaft Position Sensor - Bank 2 Intake
3 - B23C Camshaft Position Sensor - Bank 2 Exhaust
4 - T8B Ignition Coil 2
5 - T8D Ignition Coil 4
6 - T8F Ignition Coil 6
7 - B37B Engine Oil Pressure Sensor
8 - G18 High Pressure Fuel Pump
9 - B34 Engine Coolant Temperature Sensor
10 - M64 Starter Motor
11 - B68B Knock Sensor 2
12 - Q2 A/C Compressor Clutch
13 - Q6C Camshaft Position Actuator Solenoid Valve - Bank 2 Exhaust
14 - Q6B Camshaft Position Actuator Solenoid Valve - Bank 2 Intake

Left Rear of the Engine Components (L99 or LS3)
