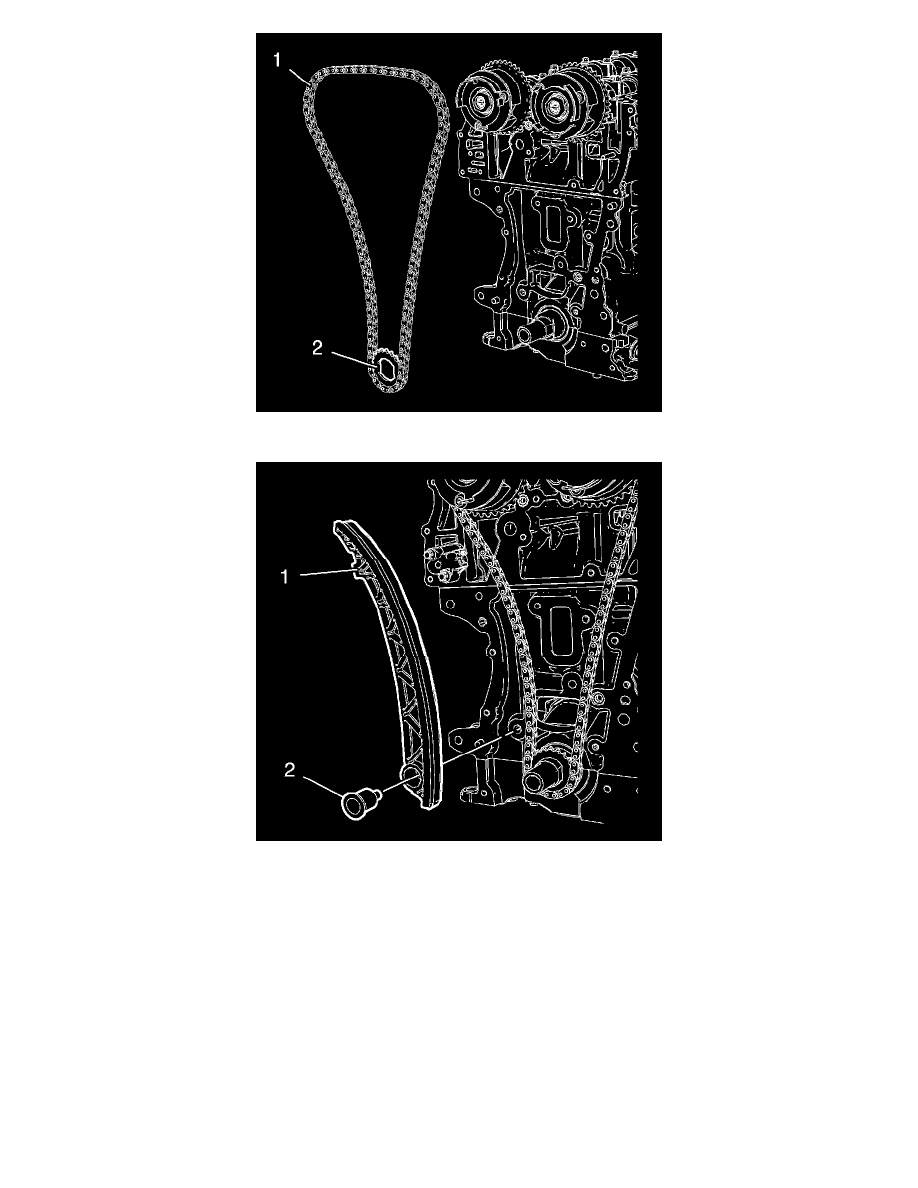

4. Install the timing chain (1) along with the crankshaft sprocket (2).

5. Install the timing chain tensioner shoe (1).

Caution:  Refer to Fastener Caution  (See: Service Precautions/Vehicle Damage Warnings/Fastener Caution).

6. Install the timing chain tensioner shoe bolt (2) and tighten to 20 Nm (15 lb ft).
