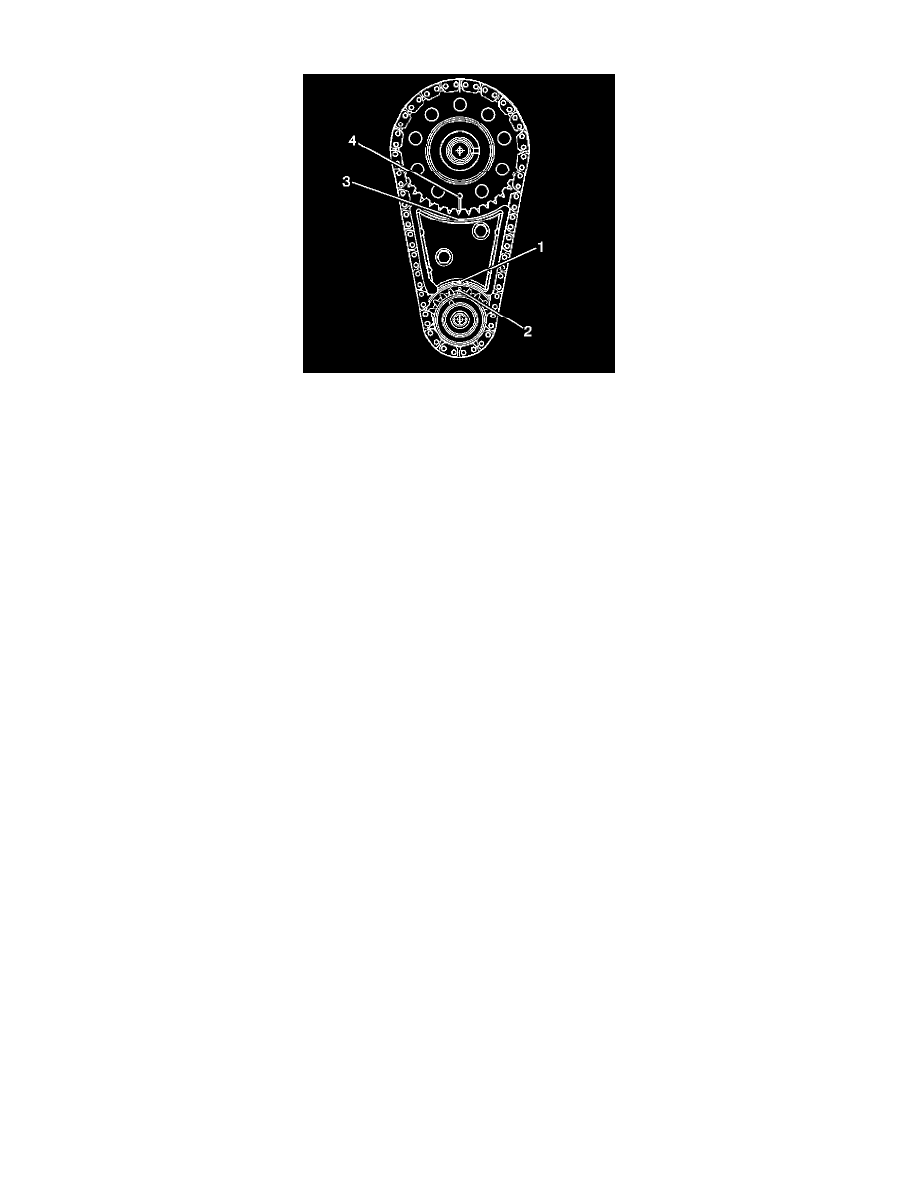

Timing Component Alignment Marks: Locations

^

Align the crankshaft timing mark (2) to the timing mark on the bottom of the timing chain dampener (1).

^

Hold the camshaft sprocket with the timing chain hanging down and install the timing chain to the crankshaft gear.

^

Align the timing mark on the camshaft gear (4) with the timing mark on top of the timing chain dampener (3).
