Timing Component Alignment Marks: Locations

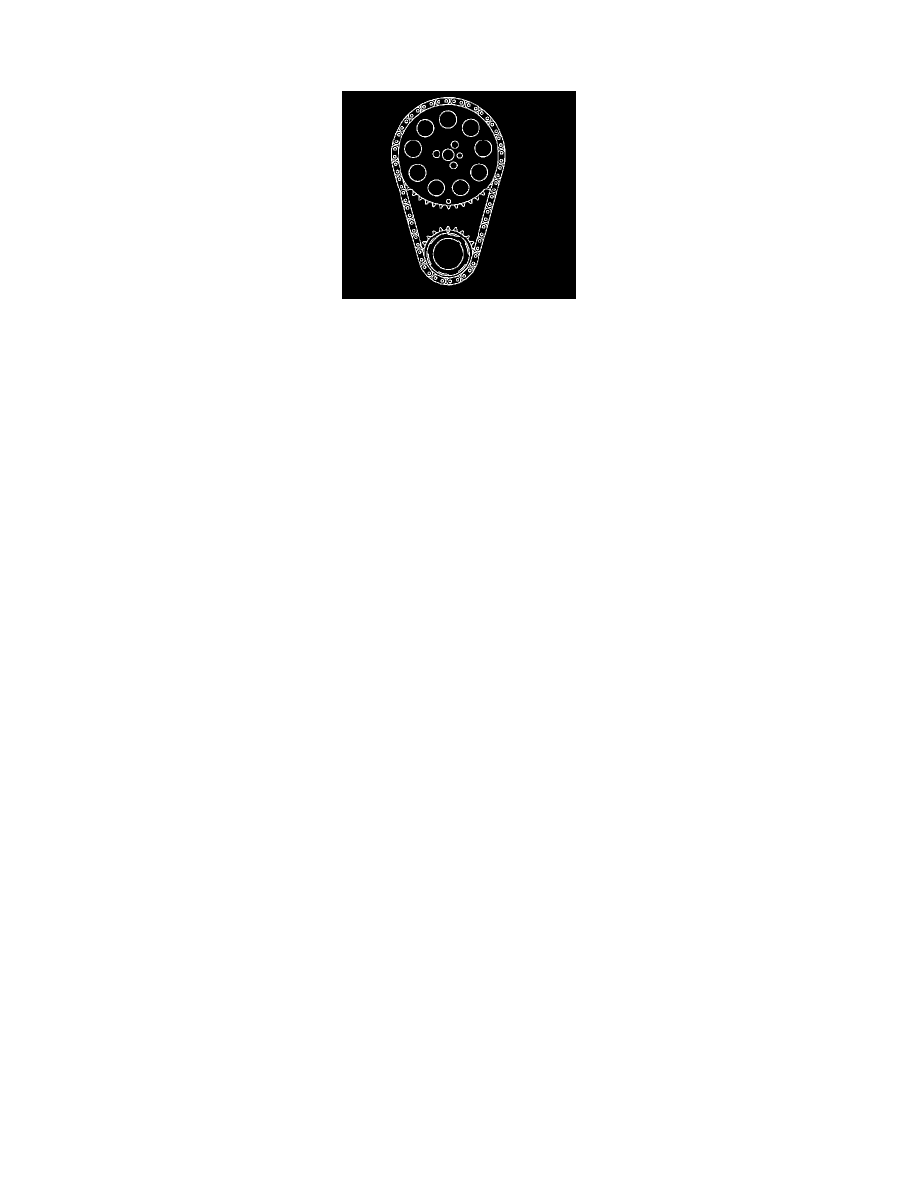

Timing Component Alignment Marks

Look to ensure the crankshaft sprocket alignment mark is at the 12 o'clock position and the camshaft sprocket alignment mark is at the 6 o'clock
position.
