Timing Component Alignment Marks: Locations (page 3 of 4)

Note:
*

There are 3 colored links on the timing chain. Two links are of matching color, and 1 link is of a unique color. Use the following procedure to
line up the links with the actuators. Orient the chain so that the colored links are visible.

*

Always use new actuator bolts.

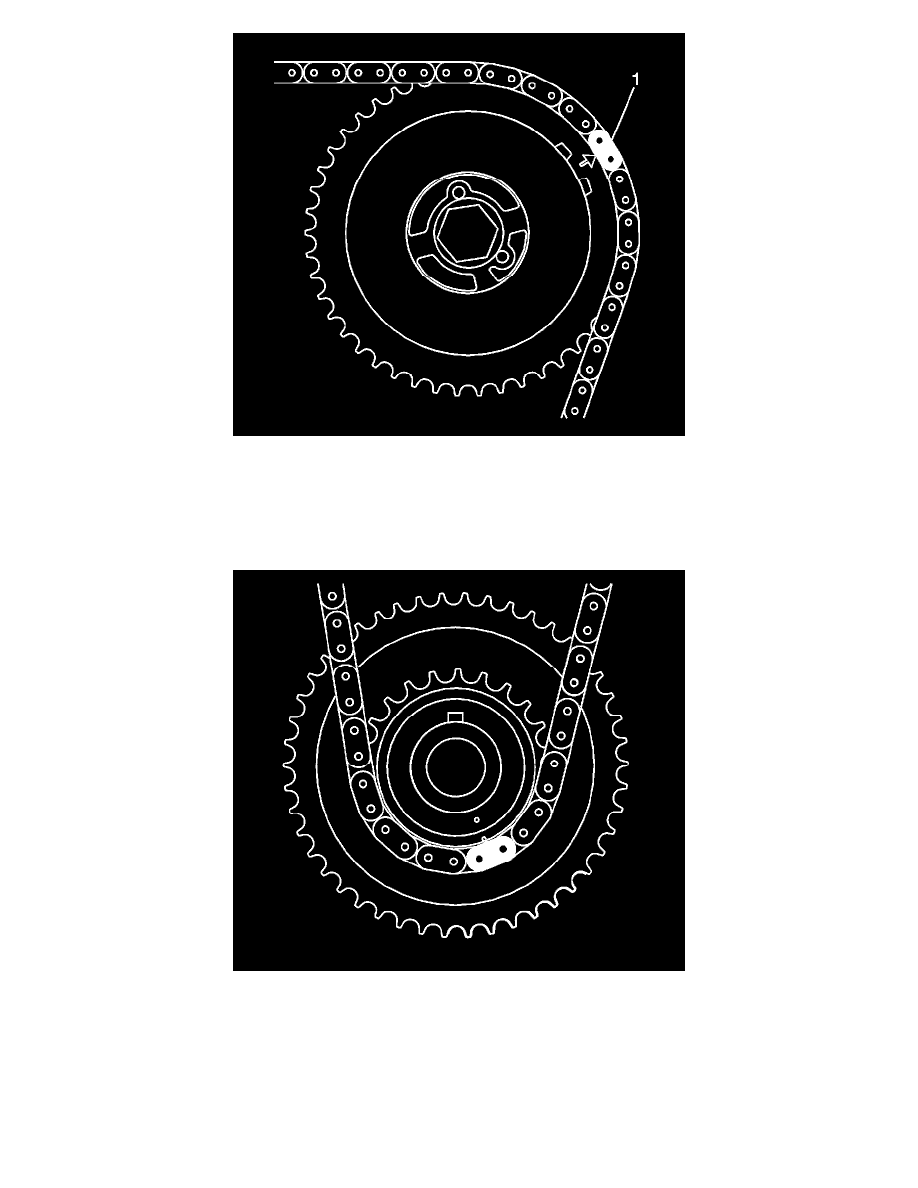

13. Assemble the intake camshaft actuator into the timing chain with the timing mark lined up with the uniquely colored link (1).

17. Route the timing chain around the crankshaft sprocket and line up the first matching colored link with the timing mark on the crankshaft sprocket,

in approximately the 5 o'clock position.

20. Install the exhaust camshaft actuator into the timing chain with the timing mark lined up with the second matching colored link.
