Timing Component Alignment Marks: Locations

^

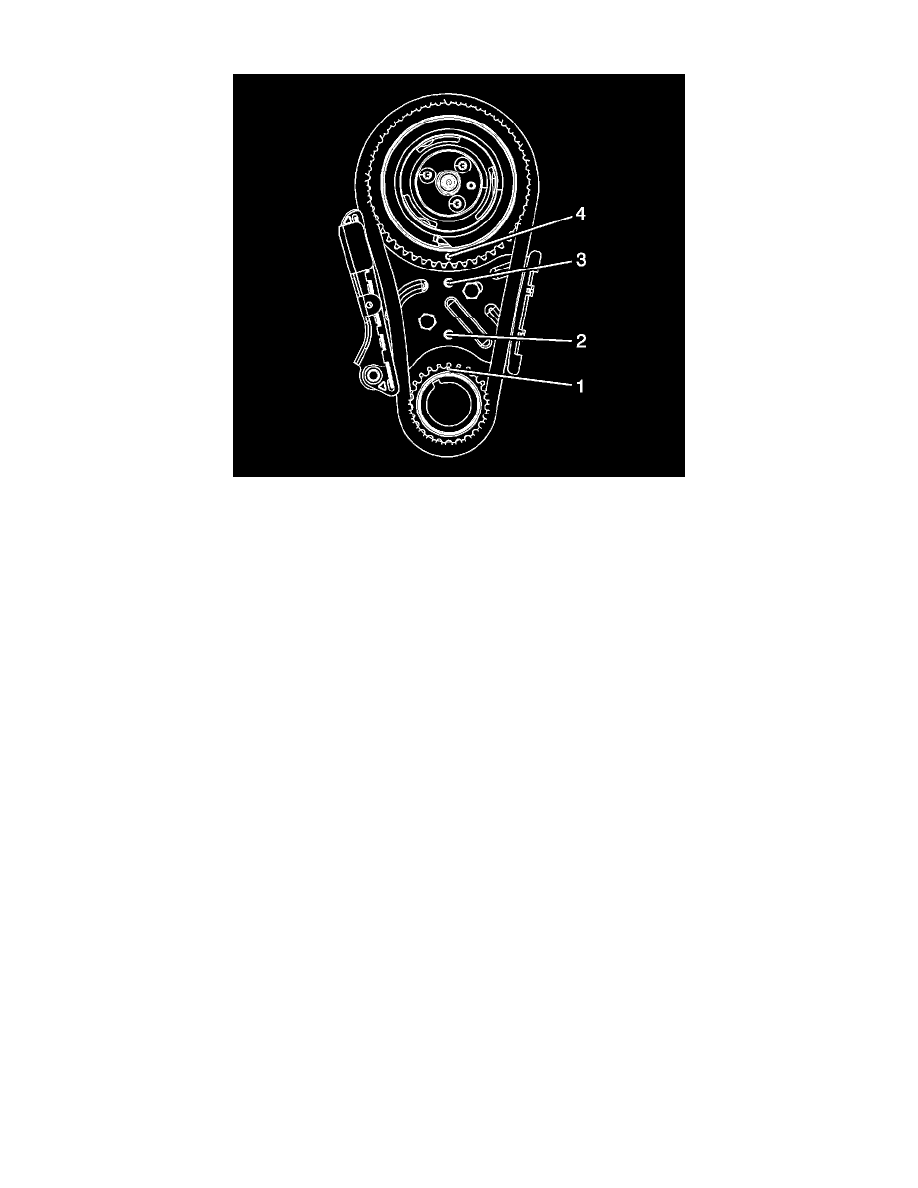

Align the crankshaft timing mark (1) to the timing mark on the bottom of the timing chain tensioner (2).

^

Hold the camshaft sprocket with the timing chain hanging down and install the timing chain to the crankshaft gear.

^

Align the timing mark on the camshaft gear (4) with the timing mark on top of the timing chain tensioner (3).
