Timing Component Alignment Marks: Locations

NOTE: GM does not provide a timing mark diagram for belt installation without using the special tool(s) listed below.

For proper cam timing the use of tool J-38613-A is needed.

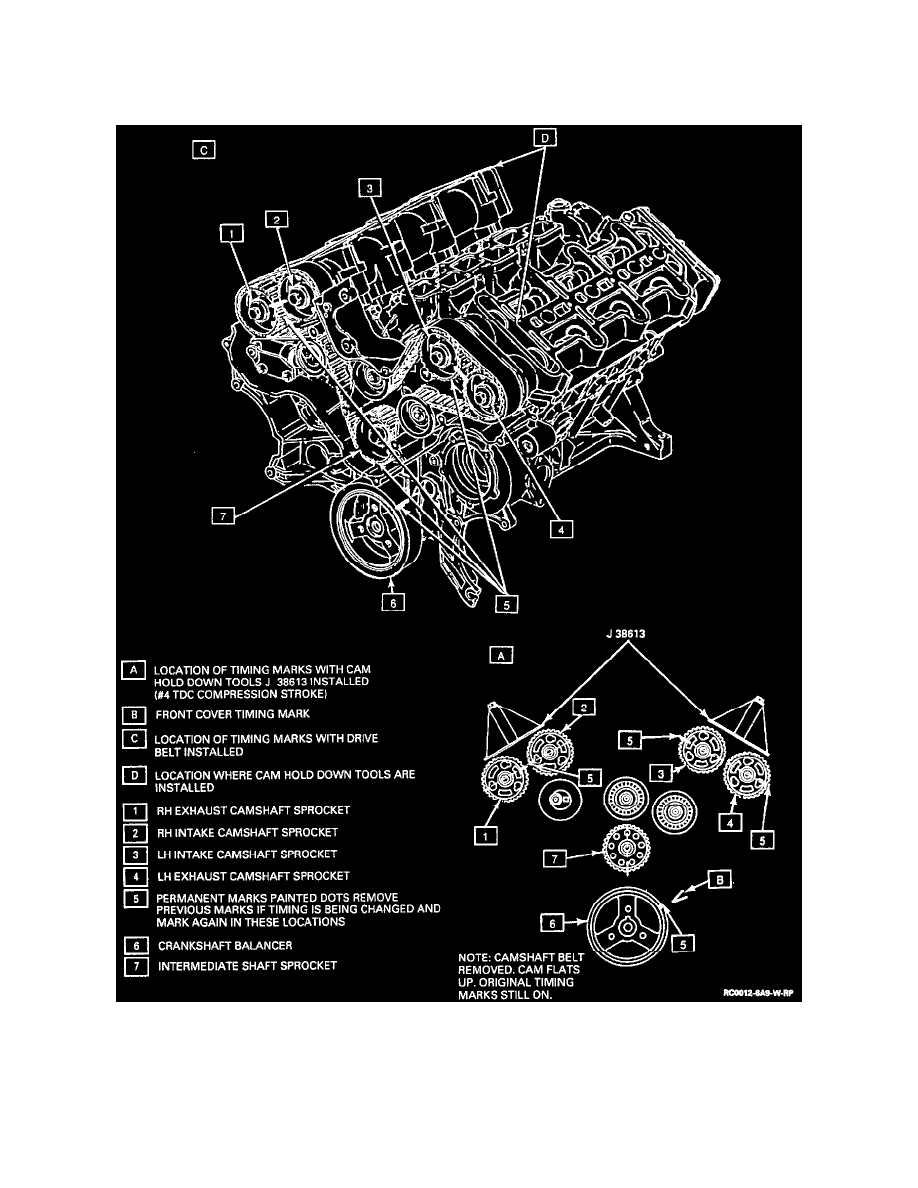

(figure 1) Timing Marks
