Chrysler Workshop Service and Repair Manuals

Cabin Temperature Sensor / Switch: Service and Repair

REMOVAL

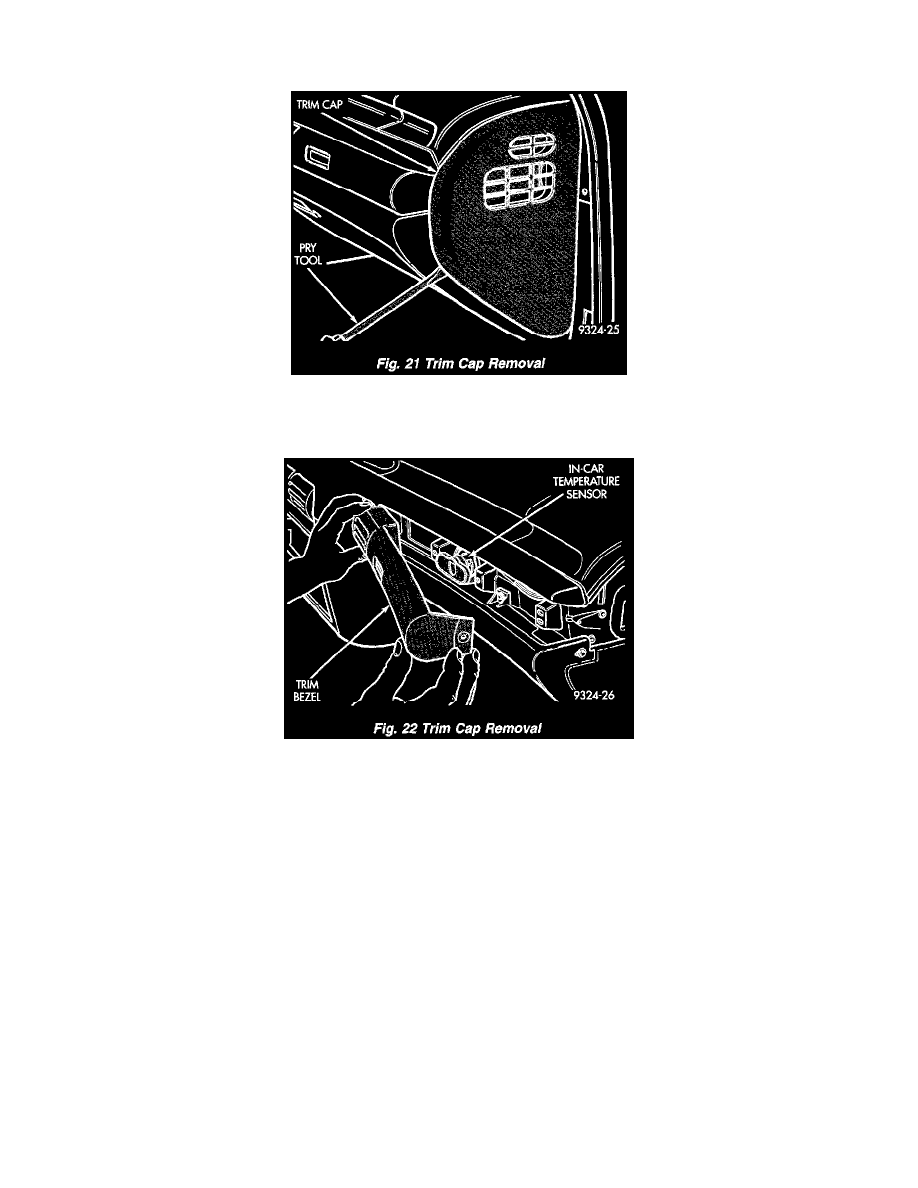

Trim Cap Removal

1. Remove right side instrument panel trim end cap.

Trim Cap Removal

2. Remove right trim bezel from instrument panel. It is held in place by friction and a screw.
3. Remove sensor retaining screws.
4. Pull out sensor from instrument panel and disconnect wiring.

INSTALLATION

For installation reverse the above procedures.
