Chrysler Workshop Service and Repair Manuals

Memory Positioning Module: Service and Repair

REMOVAL

Once any of the original factory-installed components except the Occupant Classification Module (OCM) have been replaced with the service
replacement package components, the OCM can only be serviced by replacing the entire passenger front seat cushion unit with another complete service
replacement package.

WARNING:  ON VEHICLES EQUIPPED WITH THE OCCUPANT CLASSIFICATION SYSTEM (OCS), NEVER REPLACE BOTH THE
OCCUPANT RESTRAINT CONTROLLER (ORC) AND THE OCCUPANT CLASSIFICATION MODULE (OCM) AT THE SAME TIME.
IF BOTH REQUIRE REPLACEMENT, REPLACE THE OCM FIRST. THEN PERFORM THE AIRBAG SYSTEM TEST INCLUDING AN
IGNITION-ON TIME OF AT LEAST ONE MINUTE BEFORE REPLACING THE ORC. BOTH THE ORC AND THE OCM STORE OCS
CALIBRATION DATA, WHICH THEY TRANSFER TO ONE ANOTHER DURING THE FIRST MINUTE OF IGNITION-ON TIME
AFTER ONE OF THEM IS REPLACED. IF BOTH MODULES ARE REPLACED AT THE SAME TIME, AN IRREVERSIBLE FAULT
WILL BE SET IN BOTH MODULES.

1. Disconnect and isolate the battery negative cable.

WARNING:  WAIT TWO MINUTES FOR THE AIRBAG SYSTEM RESERVE CAPACITOR TO DISCHARGE BEFORE
BEGINNING ANY AIRBAG SYSTEM OR COMPONENT SERVICE. FAILURE TO DO SO MAY RESULT IN ACCIDENTAL
AIRBAG DEPLOYMENT, PERSONAL INJURY OR DEATH.

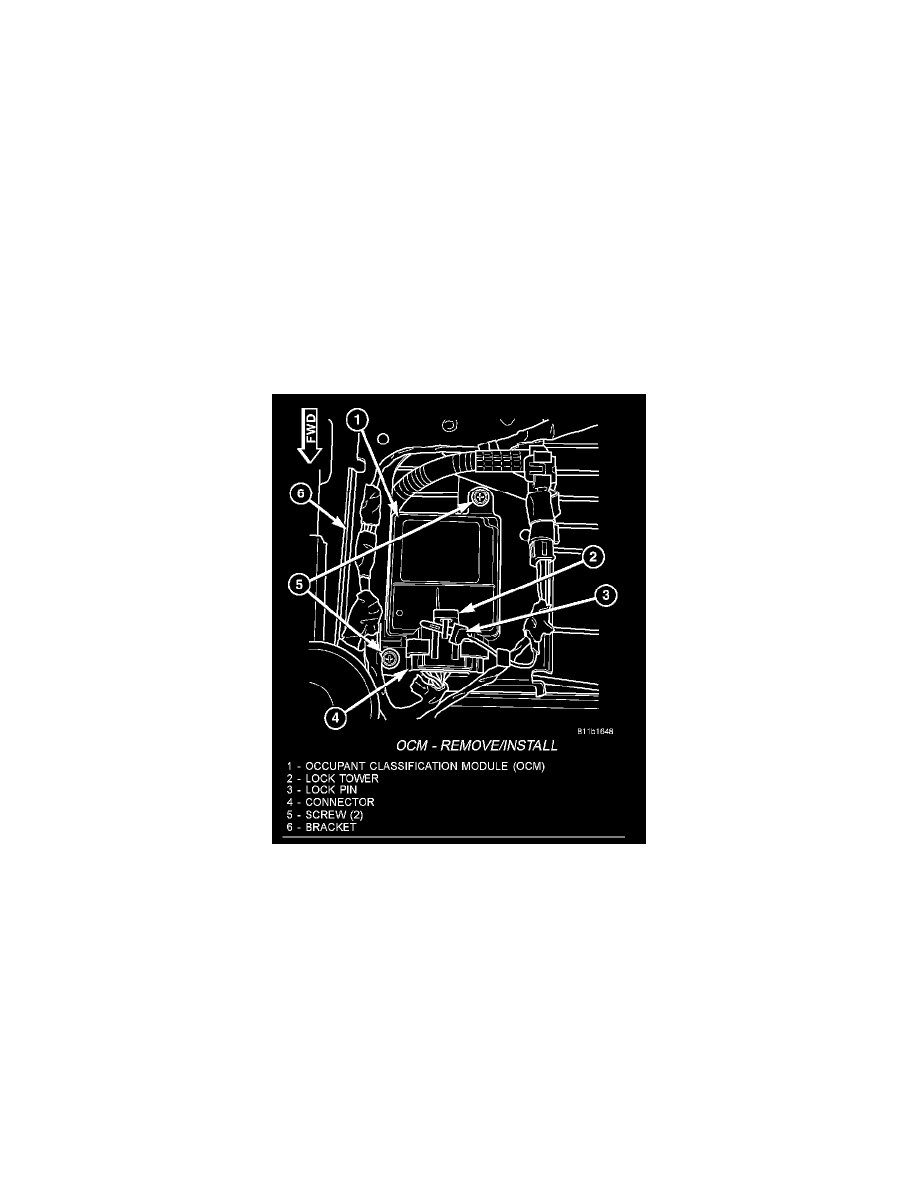

OCM - Remove/Install

2. Reach under the front edge of the passenger side front seat cushion to access and remove the lock pin from the connector lock tower on the

Occupant Classification Module (OCM).

3. Disconnect the passenger front seat wire harness connector for the OCM.
4. Remove the two screws that secure the OCM to the OCM bracket.
5. Remove the OCM from under the passenger front seat.

INSTALLATION

WARNING:  TO AVOID PERSONAL INJURY OR DEATH ON VEHICLES EQUIPPED WITH THE OCCUPANT CLASSIFICATION
SYSTEM (OCS), ONLY THE OCCUPANT CLASSIFICATION MODULE (OCM) AND THE SEAT CUSHION TRIM MAY BE SERVICED
SEPARATELY. ALL OTHER COMPONENTS OF THE PASSENGER FRONT SEAT CUSHION MUST BE SERVICED ONLY AS A
COMPLETE FACTORY-CALIBRATED, ASSEMBLED AND TAMPER-EVIDENT SERVICE REPLACEMENT PACKAGE.

Once any of the original factory-installed components except the OCM have been replaced with the service replacement package components, the OCM
can only be serviced by replacing the entire passenger side front seat cushion unit with another complete service replacement package.
