Windshield Washer Reservoir: Service and Repair
Washer Reservoir Filler Tube Replacement

REMOVAL

1. Disconnect and isolate the battery negative cable.
2. Hoist vehicle.
3. Remove screws at the left wheel opening splash shield.
4. Remove the lower fascia push pins.
5. Remove upper bolts at ends (ears). Disengage lower fascia to grille clips. Pull away fascia as necessary to access reservoir.
6. Disengage lower fascia to grille dips.
7. Pull away fascia as necessary to access reservoir.

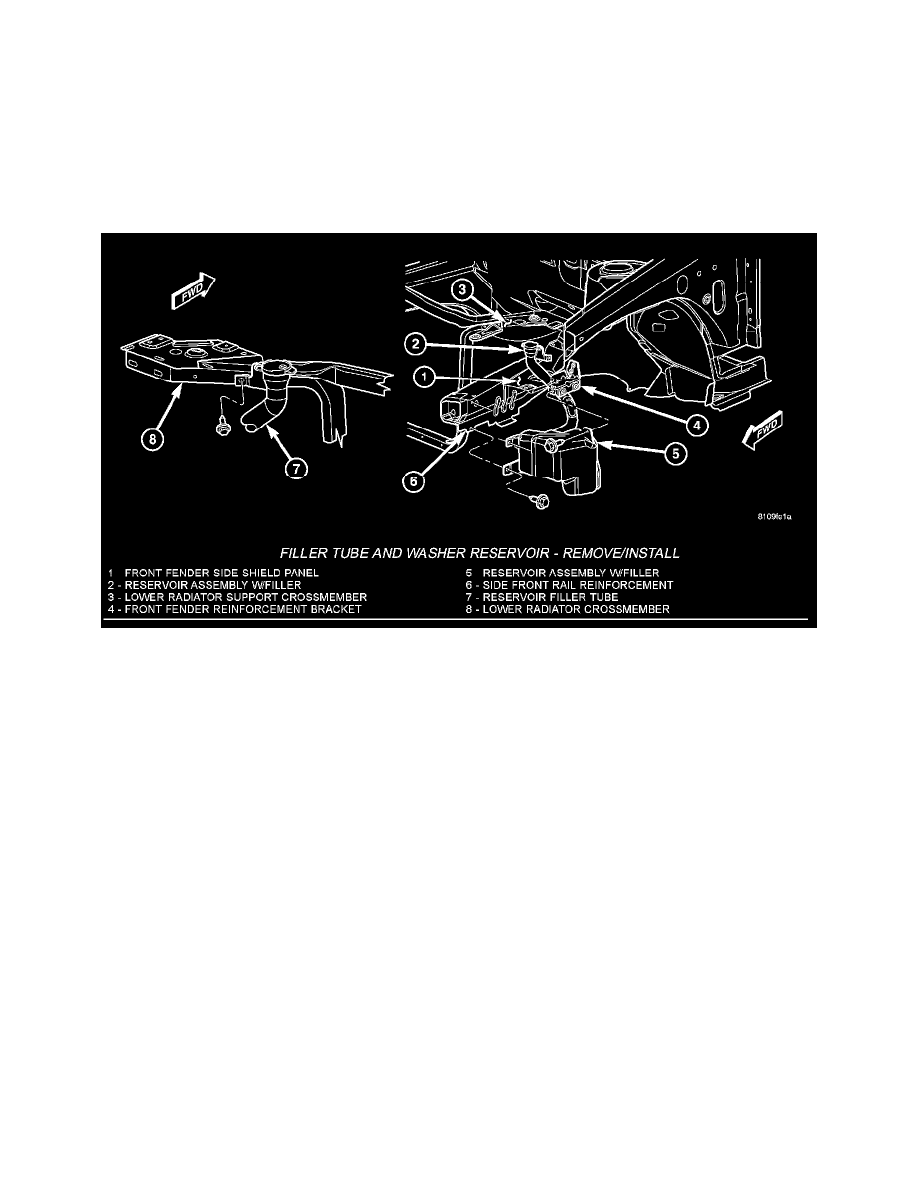

Filler Tube And Washer Reservoir - Remove/Install

8. Remove three reservoir retaining bolts.
9. Lower reservoir from filler tube.

10. Remove the one retaining bolt at upper filler tube.
11. Maneuver tube from engine compartment.

INSTALLATION

1. Maneuver tube into mounting location within engine compartment.
2. Install the one retaining bolt at upper filler tube.
3. Slip reservoir up into filler tube.
4. Install the three reservoir mounting bolts.
5. Engage lower fascia to grille clips.
6. Install the upper bolts at ends (ears).
7. Install the lower fascia push pins.
8. Install the screws at the left wheel opening splash shield.
9. Remove vehicle off of hoist.

10. Connect the battery negative cable.
11. Verify vehicle and system operation.
12. Top off washer fluid.
13. Close hood.
