Chrysler Workshop Service and Repair Manuals

Starter Motor: Service and Repair

REMOVAL

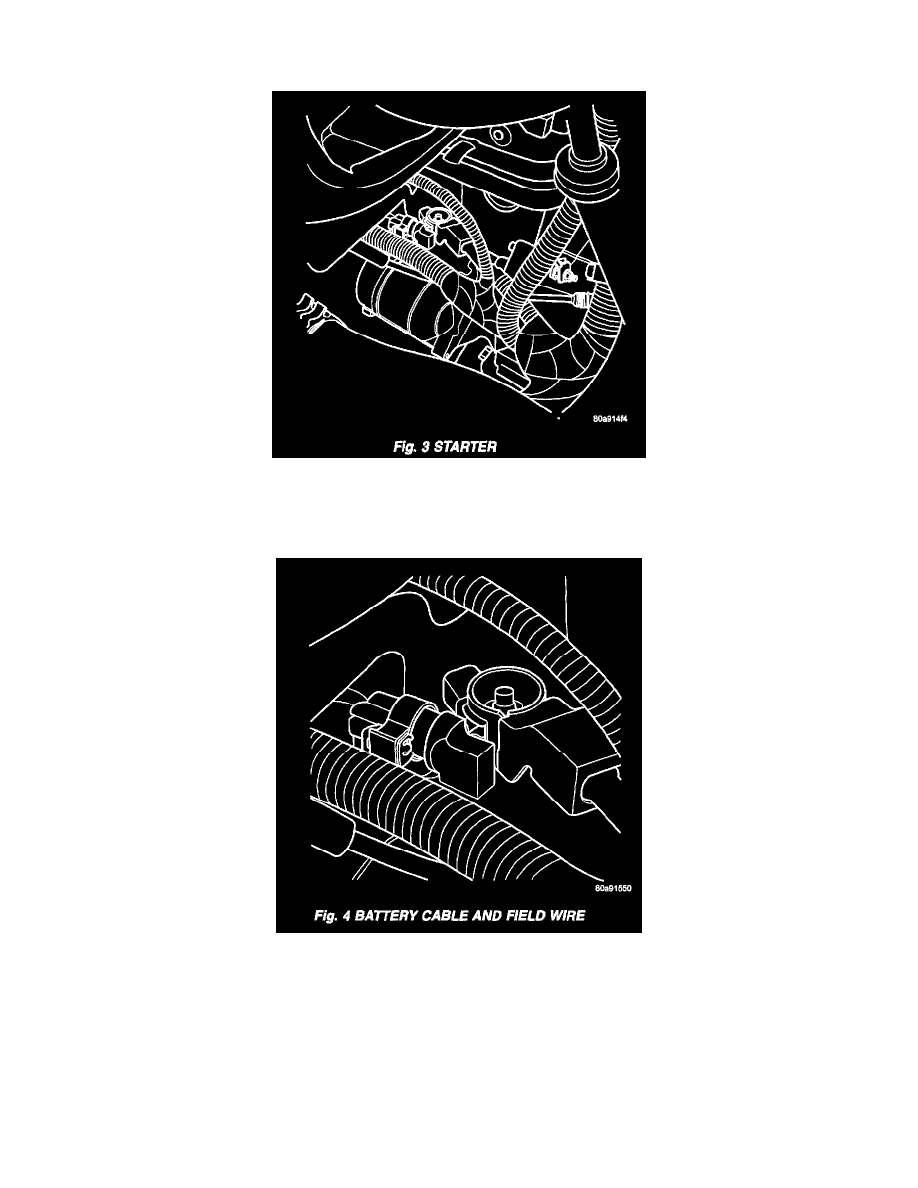

Fig.3 Starter

1. Release hood latch and open hood (Fig. 3).
2. Disconnect and isolate the battery negative cable.

Fig.4 Battery Cable And Field Wire

3. Disconnect solenoid wire connector from terminal (Fig. 4).
4. Remove nut holding B+ wire to terminal.
5. Disconnect solenoid and B+ wires from starter terminals.
6. Remove the lower bolt.
