Drive Belt: Diagrams
- Make
- Dodge
- Model
- 2500 4x2 Pickup
- Engine
- V8-5.9L VIN Z
- Year
- 1994
- Section
- Drive Belt › Diagrams
MaintenanceDiagrams · page 1 of 4

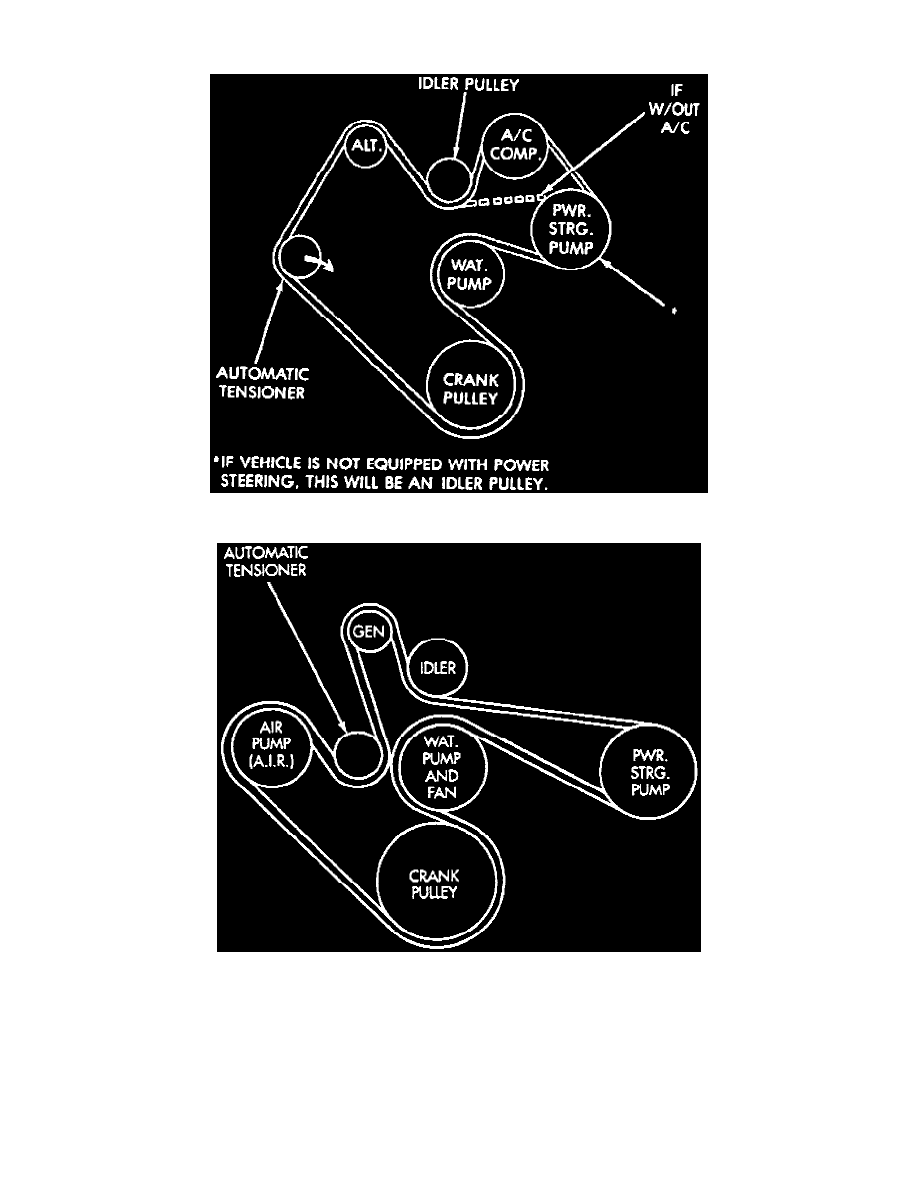

Drive Belt: Diagrams – diagram from the Maintenance chapter of the Dodge 2500 4x2 Pickup V8-5.9L VIN Z (1994) factory manual.
Pinch or Ctrl + scroll to zoom. Double-tap to reset.
