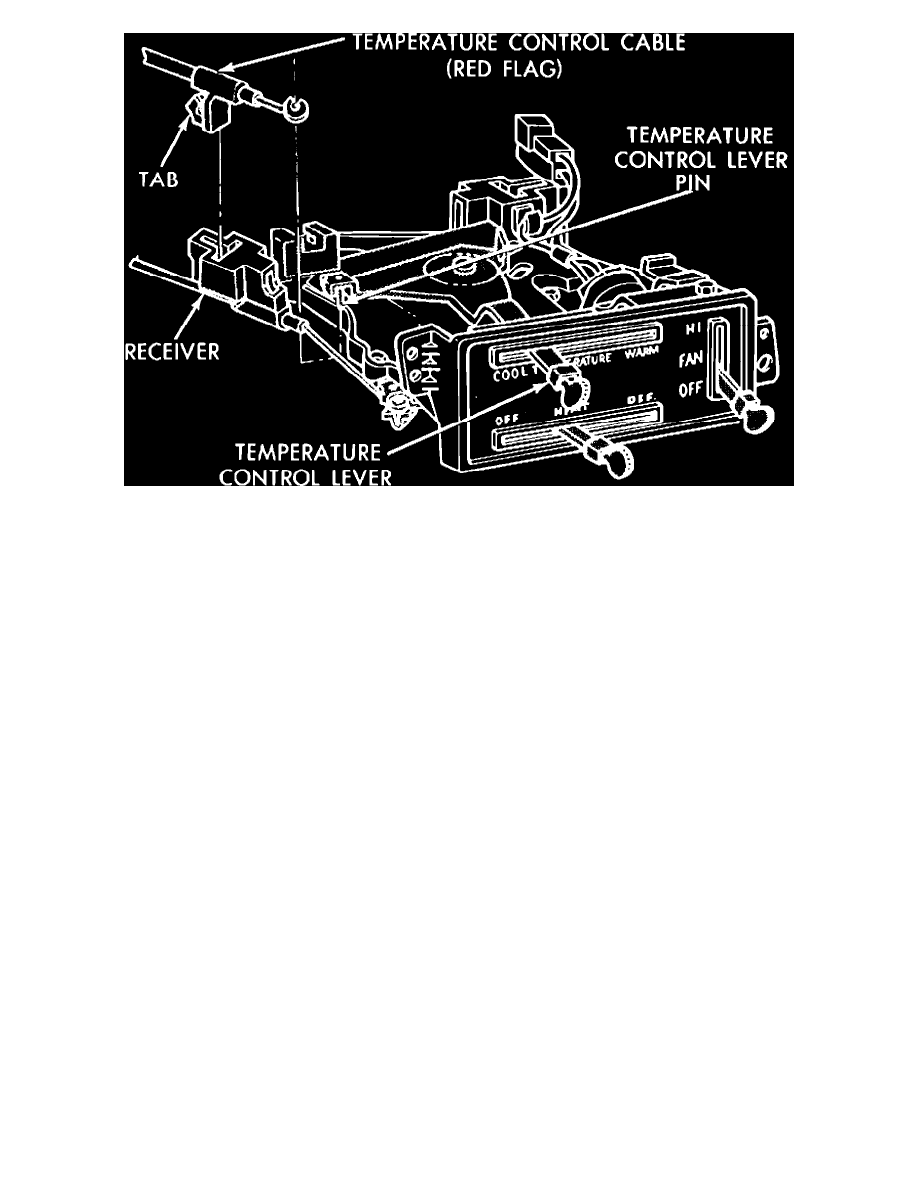

Fig. 3 Control cable connection at control panel

Set control lever in extreme left position. Attach cable core wire to control lever pin and snap flag into A/C heater control. Install control assembly and
move control lever to extreme right to adjust cable length.
