Power Seat Switch: Locations

Component ID:

470

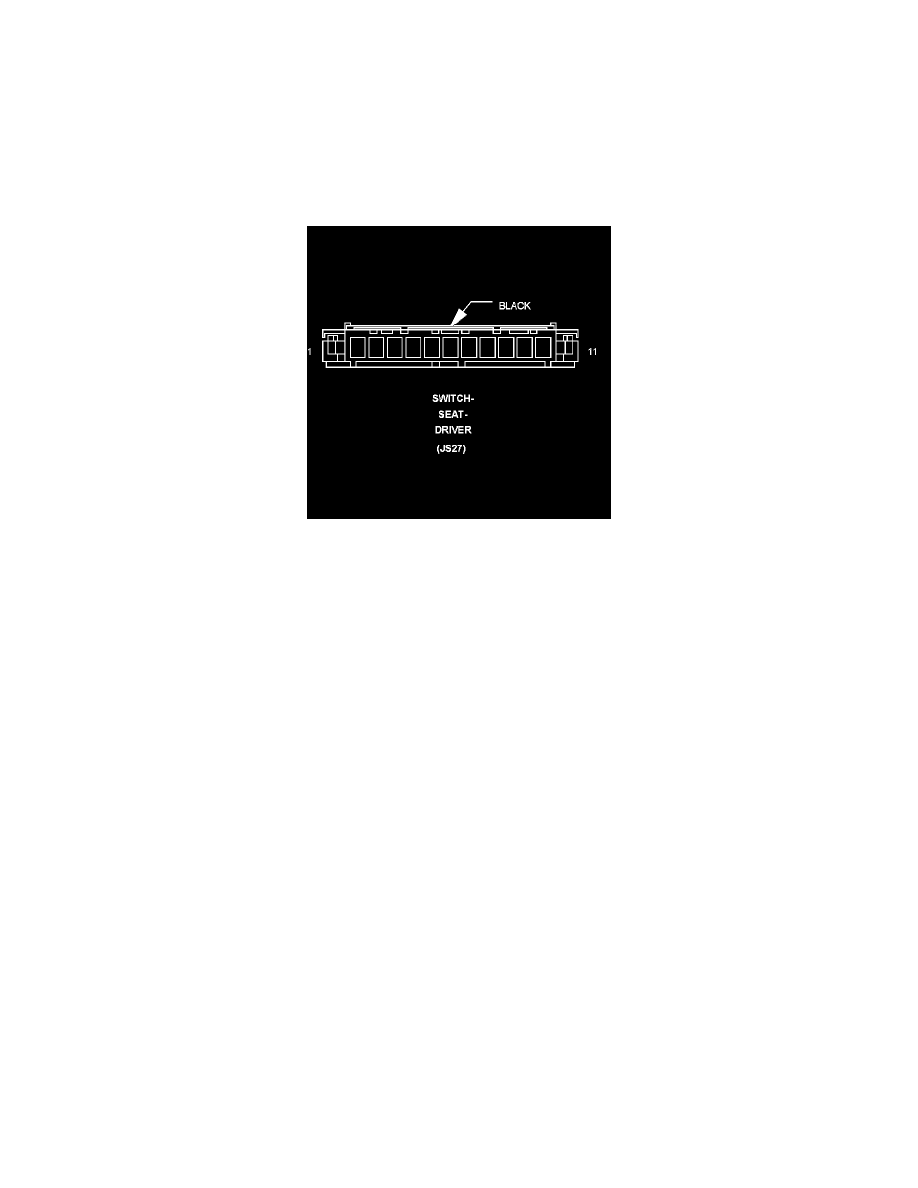

Component :

SWITCH-SEAT-DRIVER

Connector:

Name :

SWITCH-SEAT-DRIVER

Color :

BLACK

# of pins :

11

Qualifier :

(JS27)

Pin

Circuit

Description

  1

-

-

  2

-

-

  3

-

-

  4

P17 16LG/DG

DRIVER SEAT HORIZONTAL REARWARD DRIVER

  5

P21 16LG/TN

DRIVER SEAT FRONT DOWN DRIVER

  6

A929 12RD

FUSED B(+)

  7

Z914 12BK

GROUND

  8

P15 16LG/WT

DRIVER SEAT HORIZONTAL FORWARD DRIVER

  9

P19 16LG/LB

DRIVER SEAT FRONT UP DRIVER

 10

P13 16LG/OR

DRIVER SEAT REAR RISER DOWN DRIVER

 11

P11 16LG/YL

DRIVER SEAT REAR RISER UP DRIVER

Component Location - 66
