Control Module HVAC: Locations

Component ID:

206

Component :

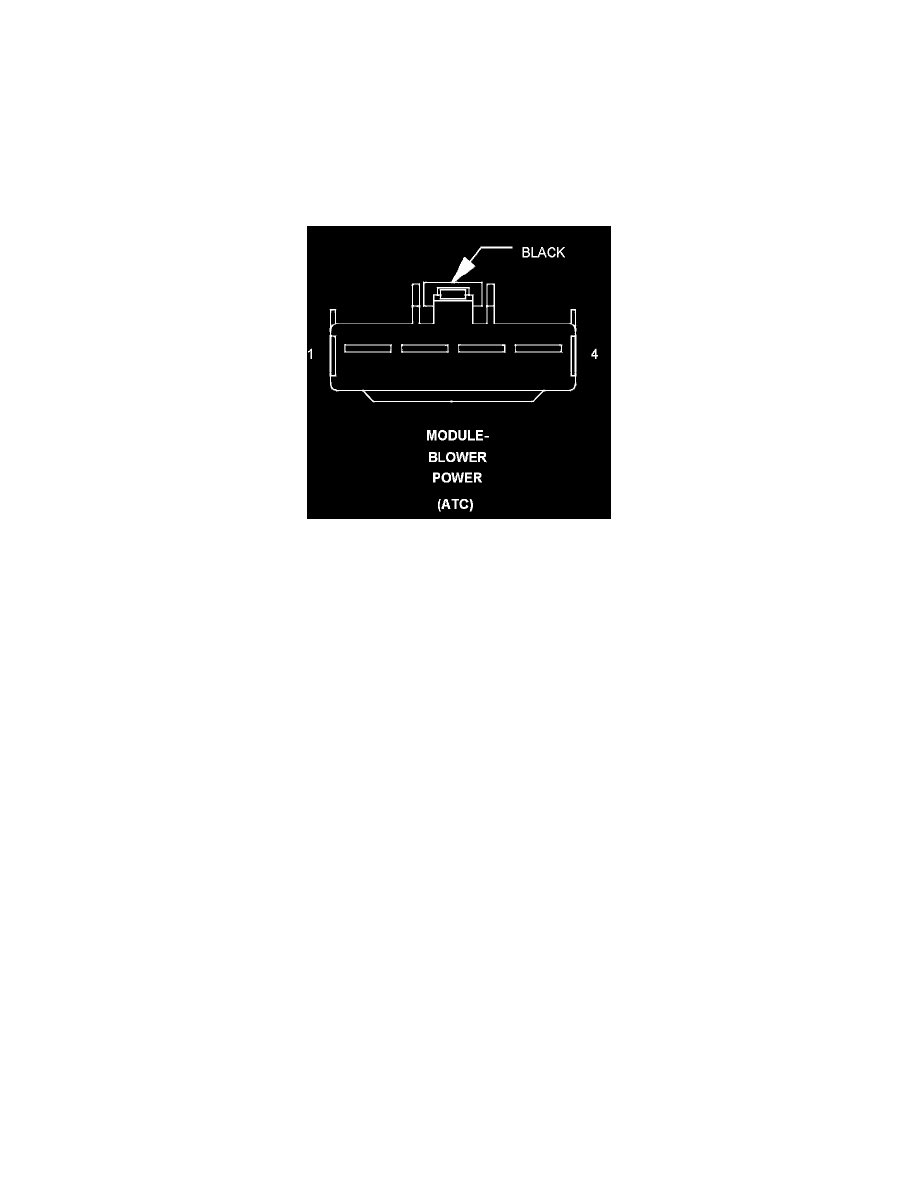

MODULE-BLOWER POWER

Connector:

Name :

MODULE-BLOWER POWER

Color :

BLACK

# of pins :

4

Qualifier :

(ATC)

Pin

Circuit

Description

  1

Z910 12BK

GROUND

  2

C56 20DB/LB

BLOWER MOTOR SPEED CONTROL

  3

C7 12DB

BLOWER MOTOR CONTROL

  4

Z134 12BK/LG

GROUND

Component Location - 43
