Timing Belt: Service and Repair

Timing Belt: Service and Repair

TIMING BELT AND SPROCKET(S)


REMOVAL - TIMING BELT

1. Remove air cleaner upper cover, housing, and clean air tube.
2. Remove make-up air hose from cylinder head cover.
3. Raise vehicle on hoist.
4. Remove right front wheel.
5. Remove right inner splash shield.
6. Remove accessory drive belts.
7. Remove crankshaft vibration damper.
8. Remove air conditioner/generator belt tensioner and pulley assembly.
9. Remove timing belt lower front cover bolts and remove cover.

10. Lower vehicle.
11. Remove bolts attaching timing belt upper front cover and remove cover.
12. Remove right engine mount.

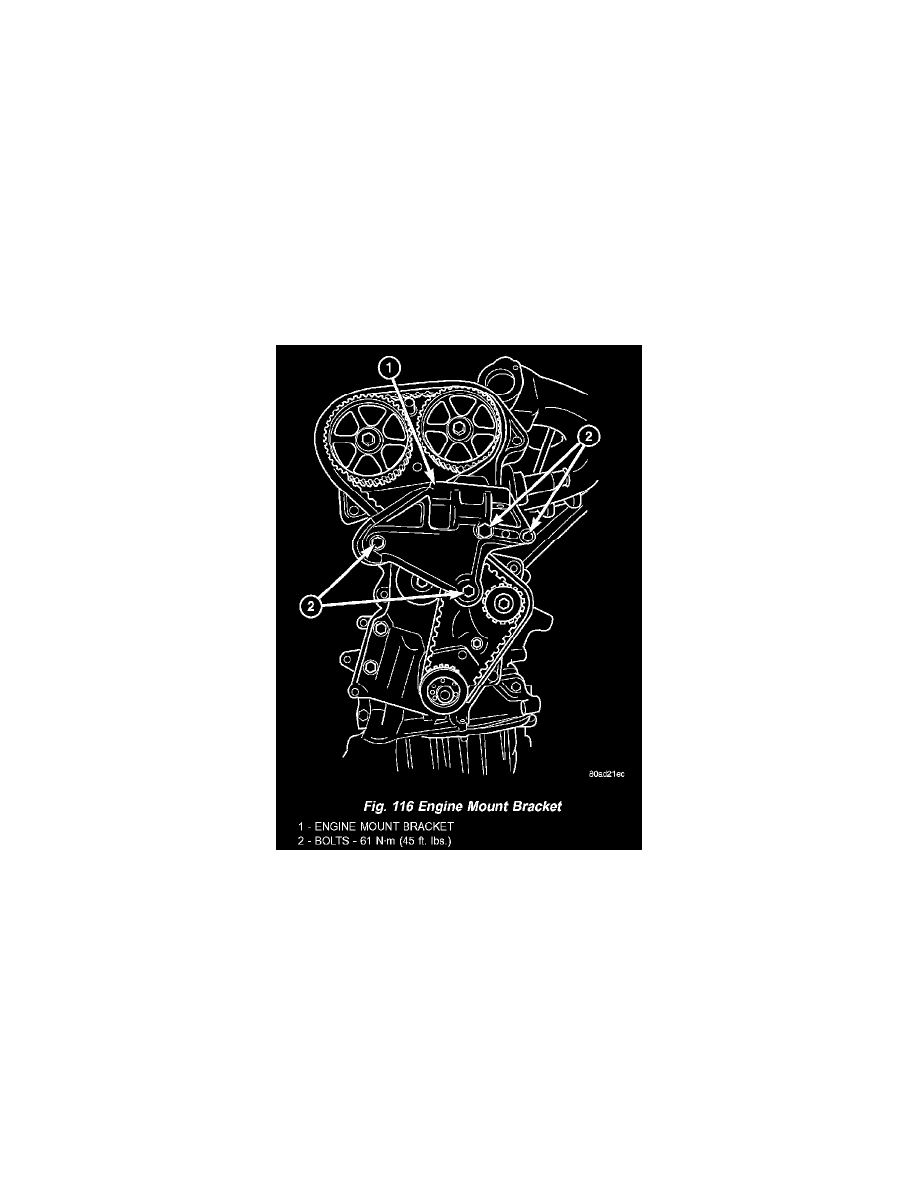

Fig.116

13. Remove engine mount bracket (Fig. 116).

CAUTION:  When aligning crankshaft and camshaft timing marks always rotate engine from crankshaft. Camshaft should not be rotated after
timing belt is removed. Damage to valve components may occur. Always align timing marks before removing timing belt.
