Alignment: Specifications
Curb Height Specifications

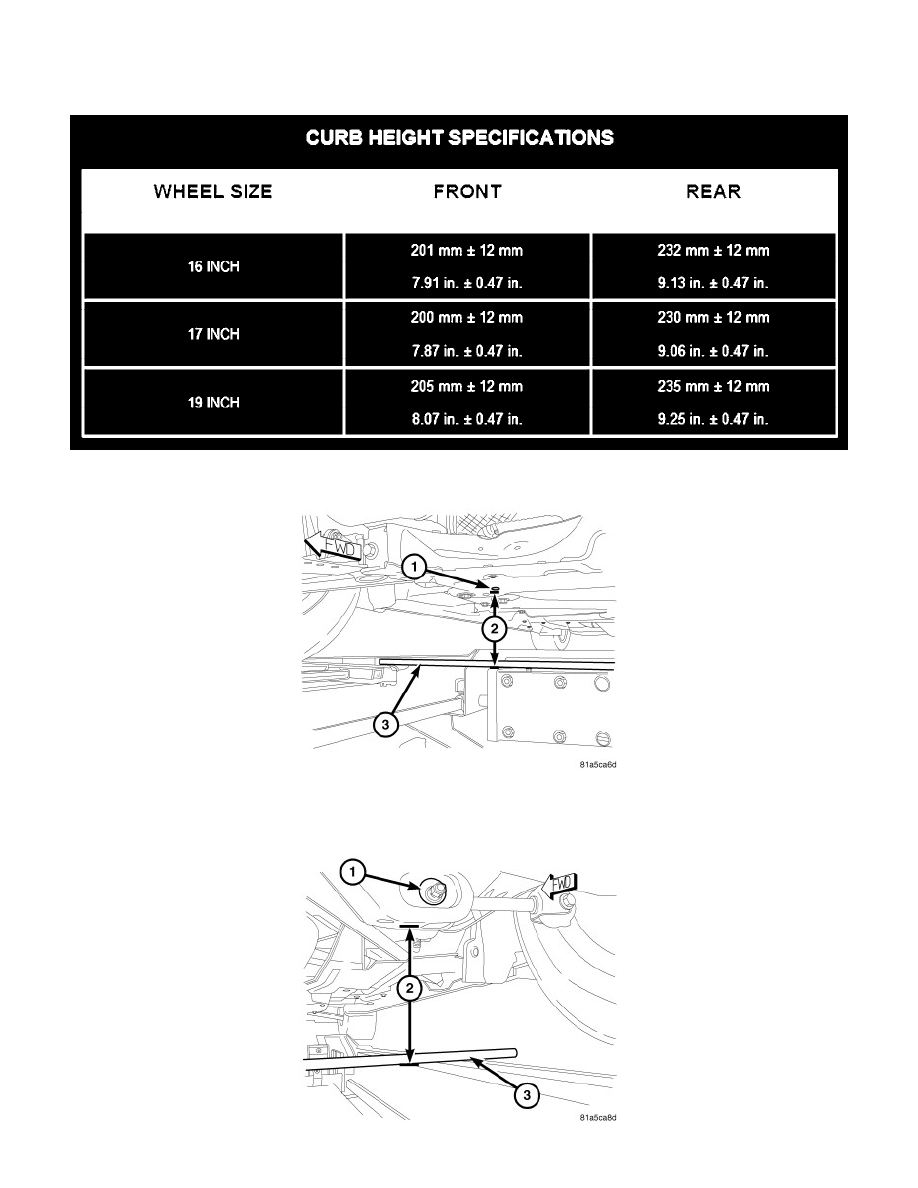

CURB HEIGHT SPECIFICATIONS

NOTE: On some vehicles it may be necessary to remove an engine belly pan in order to gain access to the lower control arm pivot bolt.

Front - On each side of the vehicle, measure the distance (2) from the flat surface behind the PLP hole (1) to the floor or alignment rack/lift
runway surface. It may be necessary to measure to the bottom of a straight edge (3), placed from lift runway to runway, to get an accurate
measurement.
