Power Seat Switch: Locations

Component ID:

586

Component :

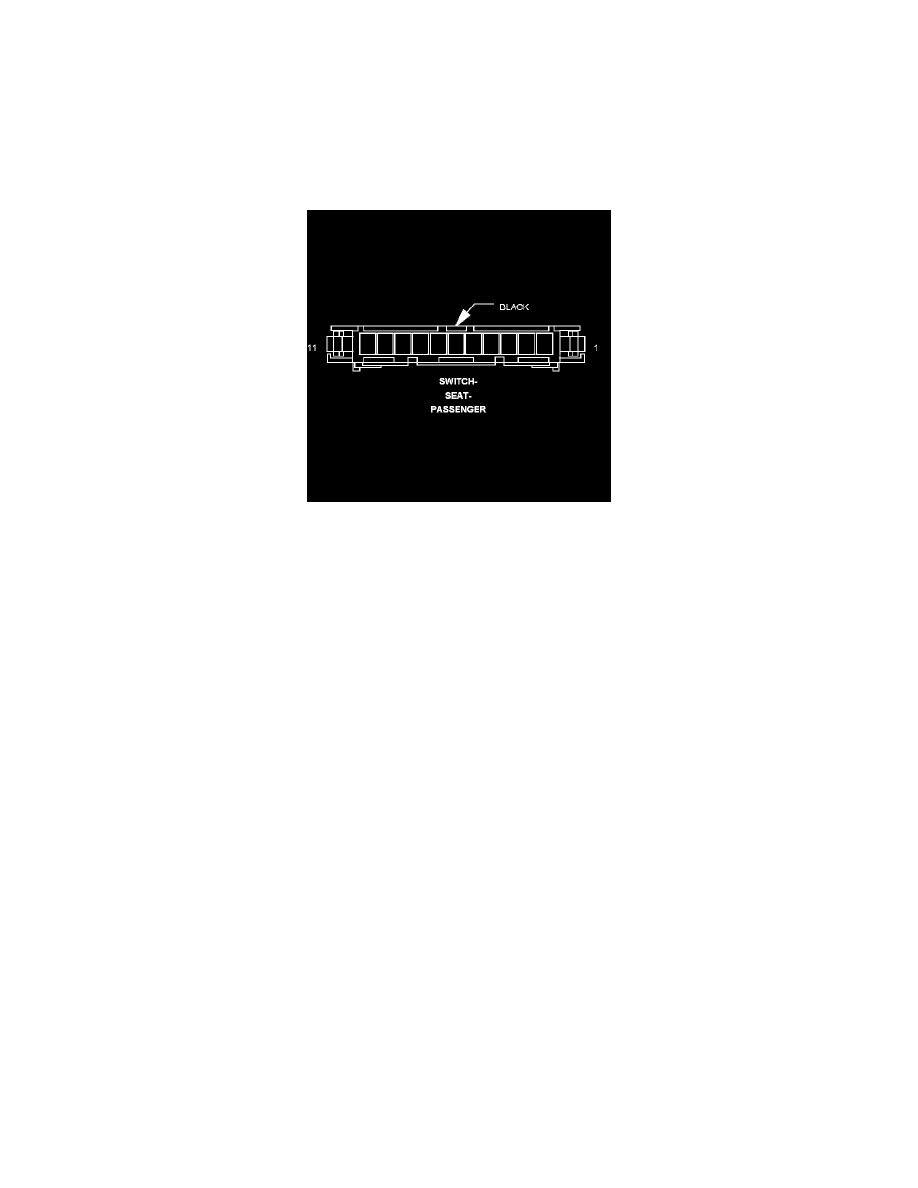

SWITCH-SEAT-PASSENGER

Connector:

Name :

SWITCH-SEAT-PASSENGER

Color :

BLACK

# of pins :

11

Pin

Circuit

Description

  1

P42 16LG/GY

PASSENGER SEAT RECLINER DOWN DRIVER

  2

-

-

  3

P44 16LG/VT

PASSENGER SEAT RECLINER UP DRIVER

  4

P16 16LG/WT

PASSENGER SEAT HORIZONTAL REARWARD DRIVER

  5

P20 16LG/LB

PASSENGER SEAT FRONT RISER DOWN DRIVER

  6

A916 14RD

FUSED B(+)

  7

Z911 14BK/WT

GROUND

  8

P14 16LG/OR

PASSENGER SEAT HORIZONTAL FORWARD DRIVER

  9

P18 16LG/OR

PASSENGER SEAT FRONT RISER UP DRIVER

 10

P12 16LG/YL

PASSENGER SEAT REAR RISER DOWN DRIVER

 11

P10 16LG/TN

PASSENGER SEAT REAR RISER UP DRIVER

Component Location - 55
