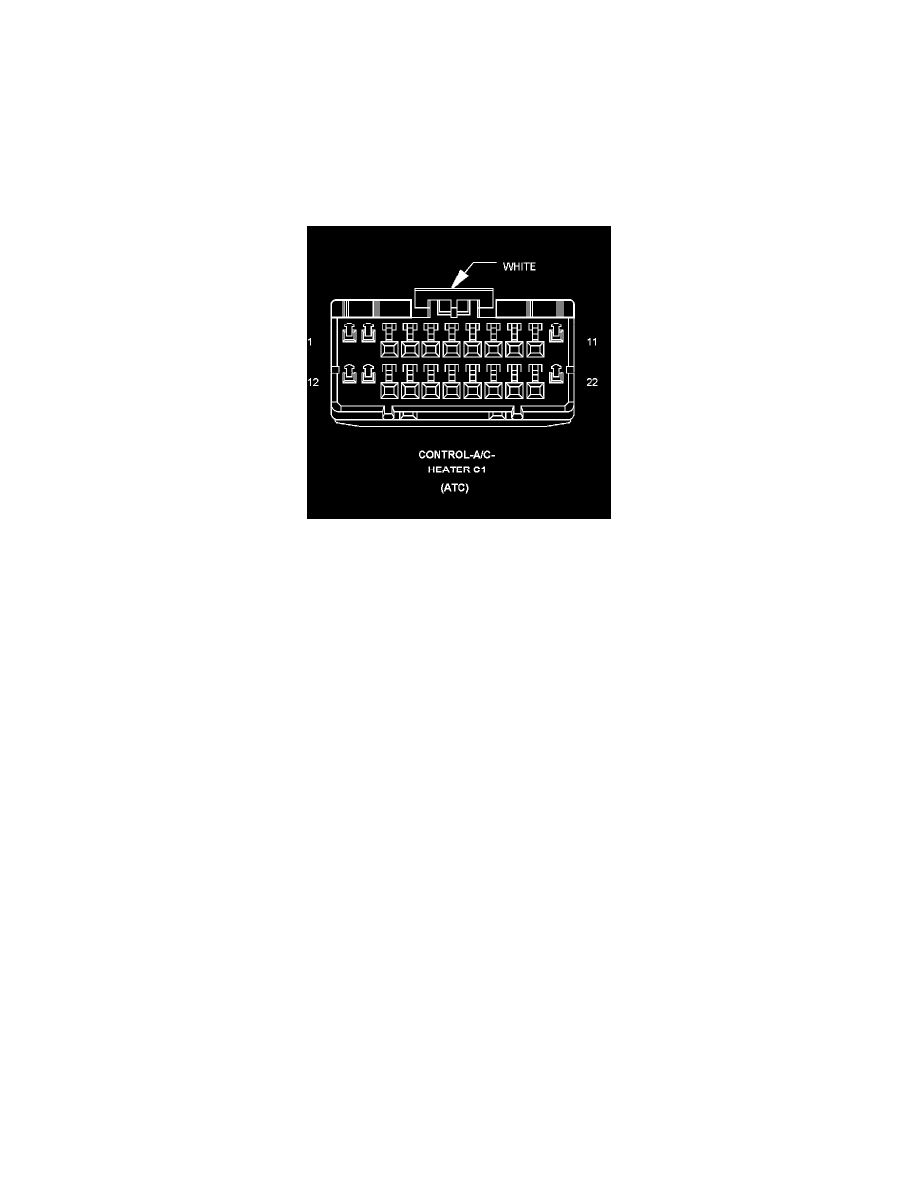

Control Assembly: Locations

Component ID:

84

Component :

CONTROL-A/C-HEATER

Connector:

Name :

CONTROL-A/C-HEATER C1

Color :

WHITE

# of pins :

22

Qualifier :

(ATC)

Pin

Circuit

Description

  1

F500 20DG/PK

FUSED RUN RELAY OUTPUT

  2

A23 20RD/YL

FUSED B(+) (I.O.D.)

  3

Z909 20BK/LG

GROUND

  4

D54 20WT

CAN B BUS (-)

  5

D55 20WT/OR

CAN B BUS (+)

  6

C115 20DB

REAR WINDOW DEFOGGER RELAY CONTROL

  7

E12 20OR/GY

PANEL LAMPS DRIVER

  8

G39 20VT/LB

SUN SENSOR SIGNAL 1

  9

G139 20VT/OR

SUN SENSOR SIGNAL 2

 10

L24 20WT/VT

AUTO HEADLAMPS SIGNAL

 11

G939 20VT/DB

SUN SENSOR RETURN

 12

-

 13

-

 14

-

 15

-

 16

-

 17

-

 18

-

 19

-

 20

-

 21

-

 22

-

Component Location - 45
