Fuse Block: Locations

Power Distribution Centers

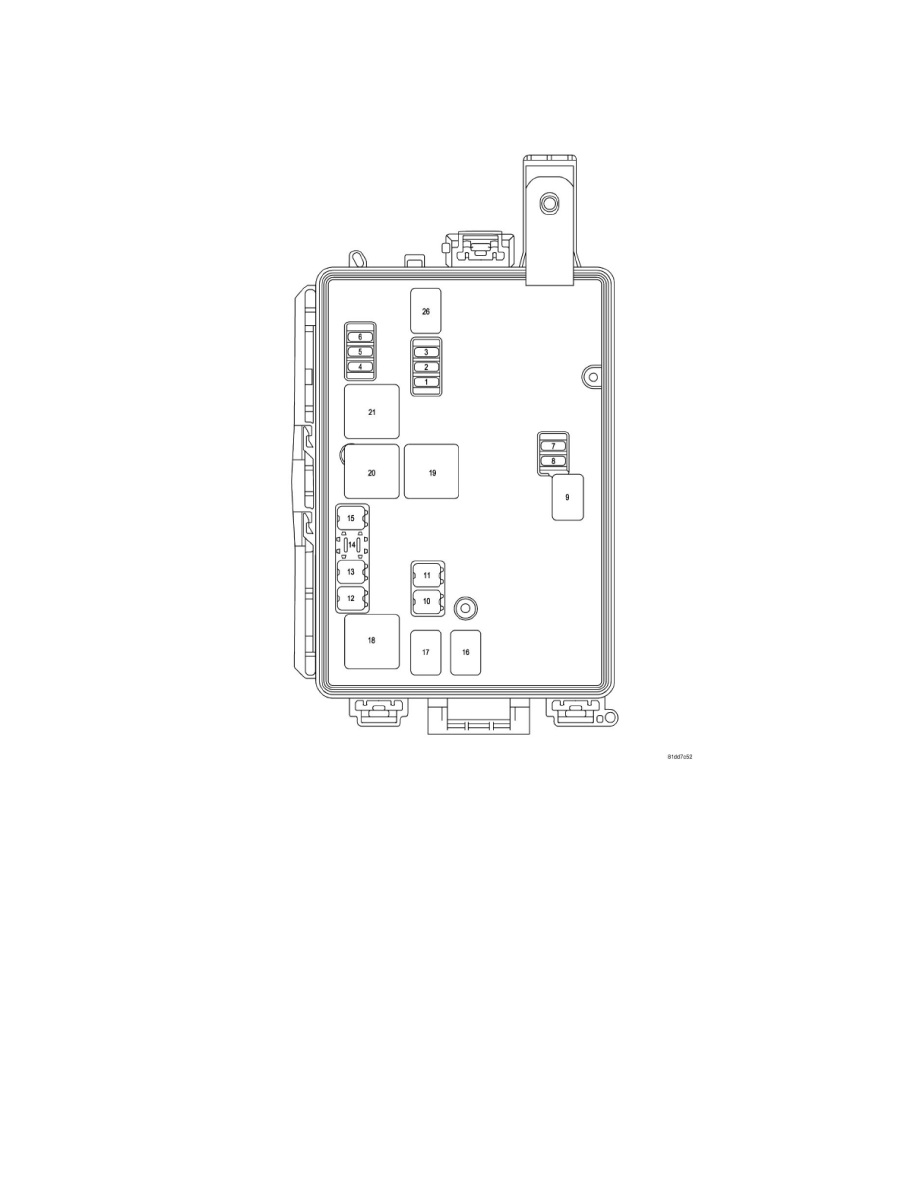

Front Power Distribution Center Fuses

A power distribution center is located in the engine compartment. This center contains fuses and relays.

CAUTION:

-

When installing the Power Distribution Center cover, it is important to ensure the cover is properly positioned and fully latched. Failure
to do so may allow water to get into the Power Distribution Center, and possibly result in an electrical system failure.

-

When replacing a blown fuse, it is important to use only a fuse having the correct amperage rating. The use of a fuse with a rating other
than indicated may result in a dangerous electrical system overload. If a properly rated fuse continues to blow, it indicates a problem in
the circuit that must be corrected.
