Blower Motor: Locations

Component ID:

269

Component :

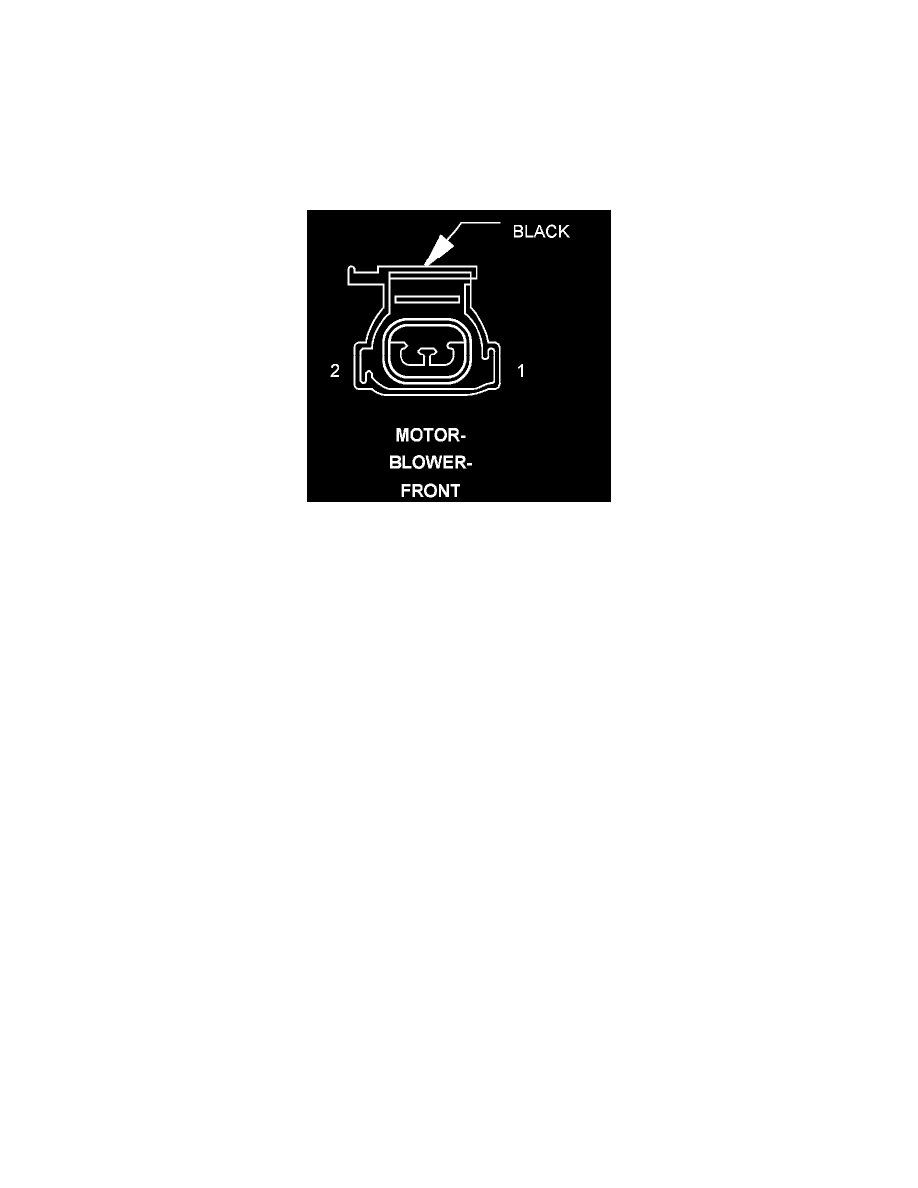

MOTOR-BLOWER-FRONT

Connector:

Name :

MOTOR-BLOWER-FRONT

Color :

BLACK

# of pins :

2

Pin

Circuit

Description

  1

Z134 12BK/LG

PARK ASSIST DISPLAY GROUND

  2

C7 12DB

BLOWER MOTOR SUPPLY

  2

C7 12DB

FUSED RUN RELAY OUTPUT

Component Location - 33
