Magnum V8-5.7L (2008)
![background image](/dodge/magnum/v8-5.7l/Page-1269046.png)
Pin
Circuit
Description
1
K97 16DB/YL
COIL 7 CONTROL
Pin
Circuit
Description
1
K97 16DB/VT
COIL 7 CONTROL
2
F343 16BR/YL
FUSED ASD RELAY OUTPUT
3
-
-

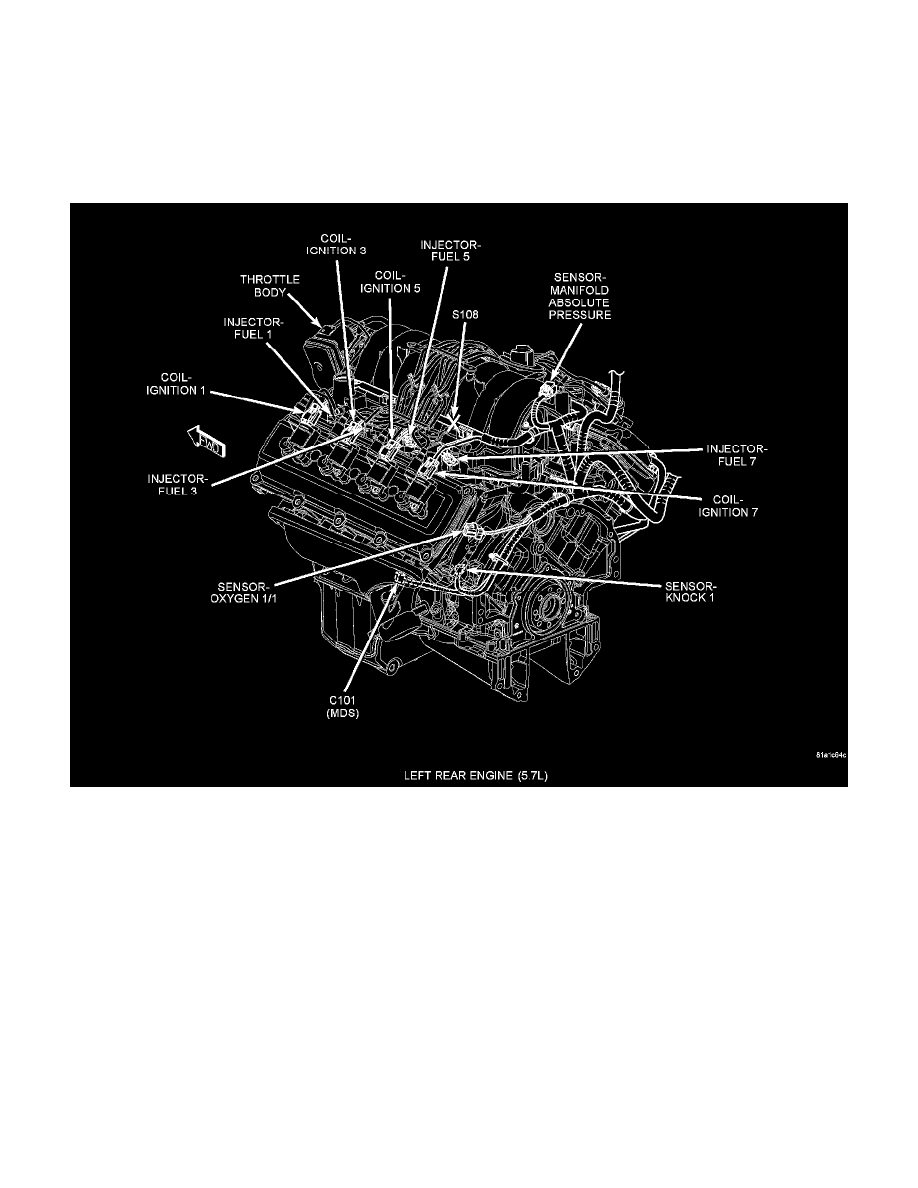

Component Location - 25
Component Location - 27
Pin
Circuit
Description
1
K97 16DB/YL
COIL 7 CONTROL
Pin
Circuit
Description
1
K97 16DB/VT
COIL 7 CONTROL
2
F343 16BR/YL
FUSED ASD RELAY OUTPUT
3
-
-
Component Location - 25
Component Location - 27
