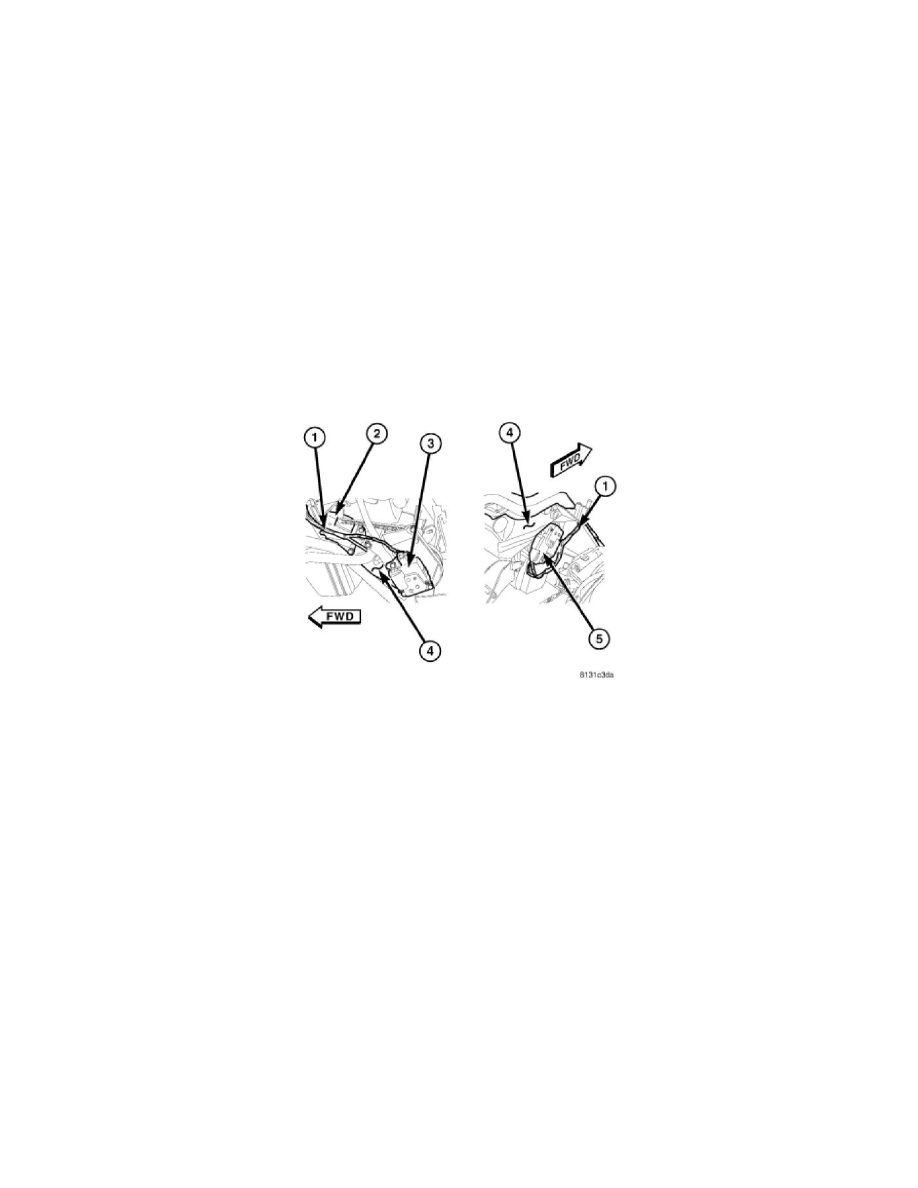

18. Gently pull the air door lever out of the pivot shaft and remove the air door(s) from the air distribution housing as required.

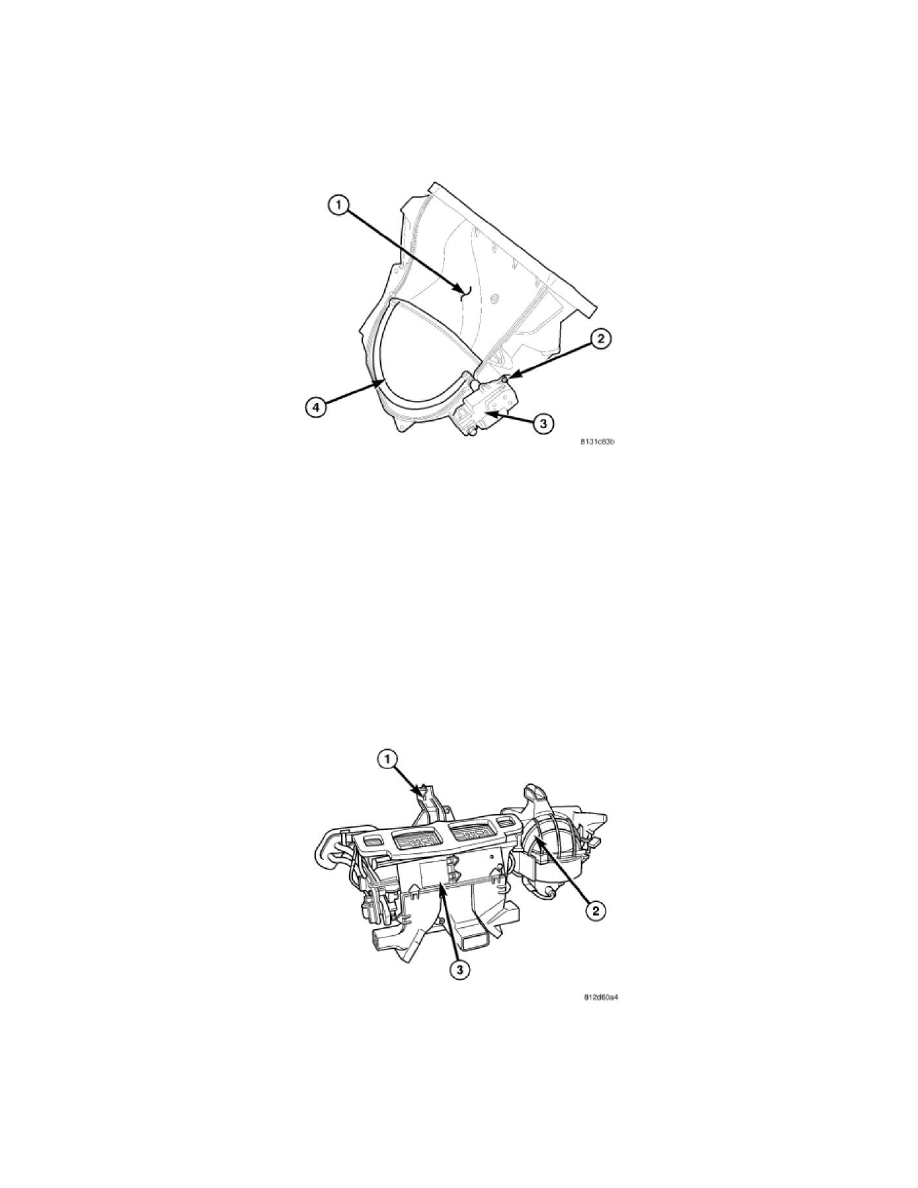

Air Inlet Housing

HOUSING-AIR INLET

NOTE:  The air inlet housing must be removed from HVAC housing and disassembled for service of the recirculation-air door.

NOTE:  LHD model shown. RHD model similar.

1. Remove the air inlet housing (1) from the HVAC housing and place it on a workbench.

2. Remove the three screws (2) that secure the recirculation door actuator (3) to the air inlet housing and remove the actuator.

3. Remove the recirculation-air door (4) from the air inlet housing.

HVAC Housing

HOUSING-HVAC

NOTE:  The HVAC housing must be removed from the vehicle and disassembled for service of the A/C evaporator.

NOTE:  LHD model shown in illustrations. RHD model similar.

1. Remove the HVAC housing assembly and place it on a workbench.

2. Remove the air distribution housing (3) from the HVAC housing (1).

3. Remove the air inlet housing (2) from the HVAC housing.
