Dodge Workshop Service and Repair Manuals

Constant Velocity Joint: Service and Repair
Outer

CV JOINT-OUTER

REMOVAL

1. Clamp shaft in a vise (with soft jaws) and support C/V joint.

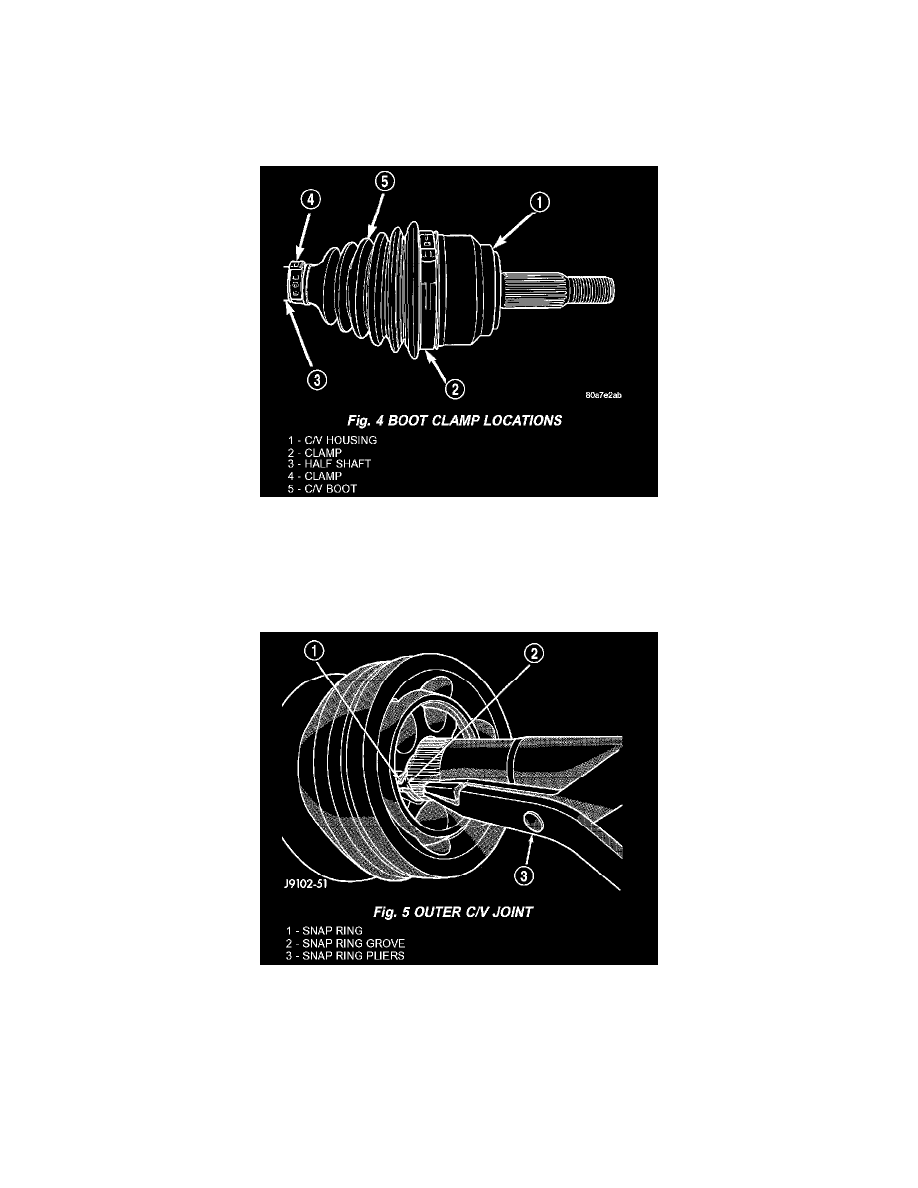

2. Remove clamps with a cut-off wheel or grinder (Fig. 4).

CAUTION:  Do not damage C/V housing or half shaft.

3. Slide the boot down the shaft.
4. Remove lubricant to expose the C/V joint snap ring.

5. Spread snap ring and slide the joint off the shaft (Fig. 5).
6. Slide boot off the shaft and discard old boot.
