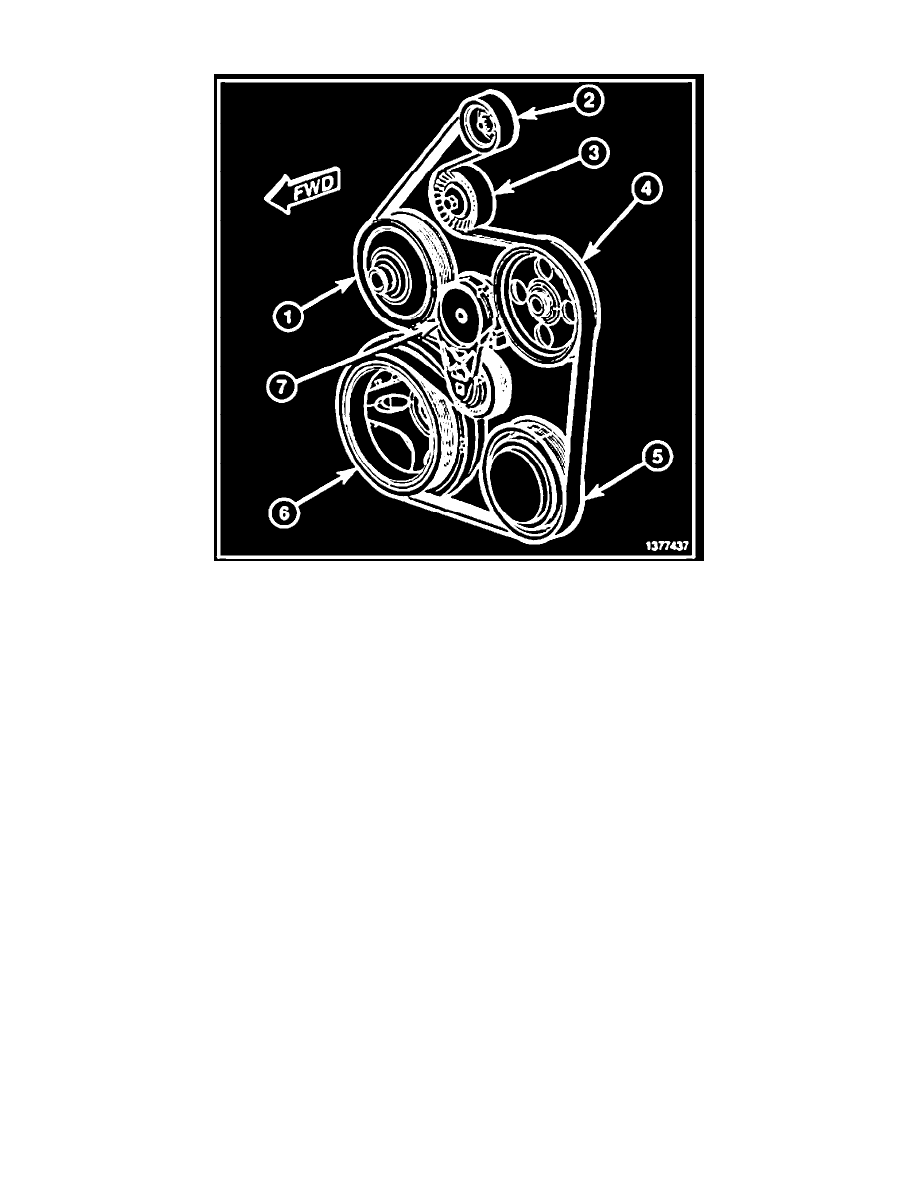

Drive Belt: Diagrams (page 3 of 5)

Drive Belt: Testing and Inspection

DIAGNOSIS AND TESTING

VISUAL DIAGNOSIS

NOTE: Diesel Engine - If a belt is broken or frayed, inspect engine speed sensor ( located near the crankshaft damper) for damage.

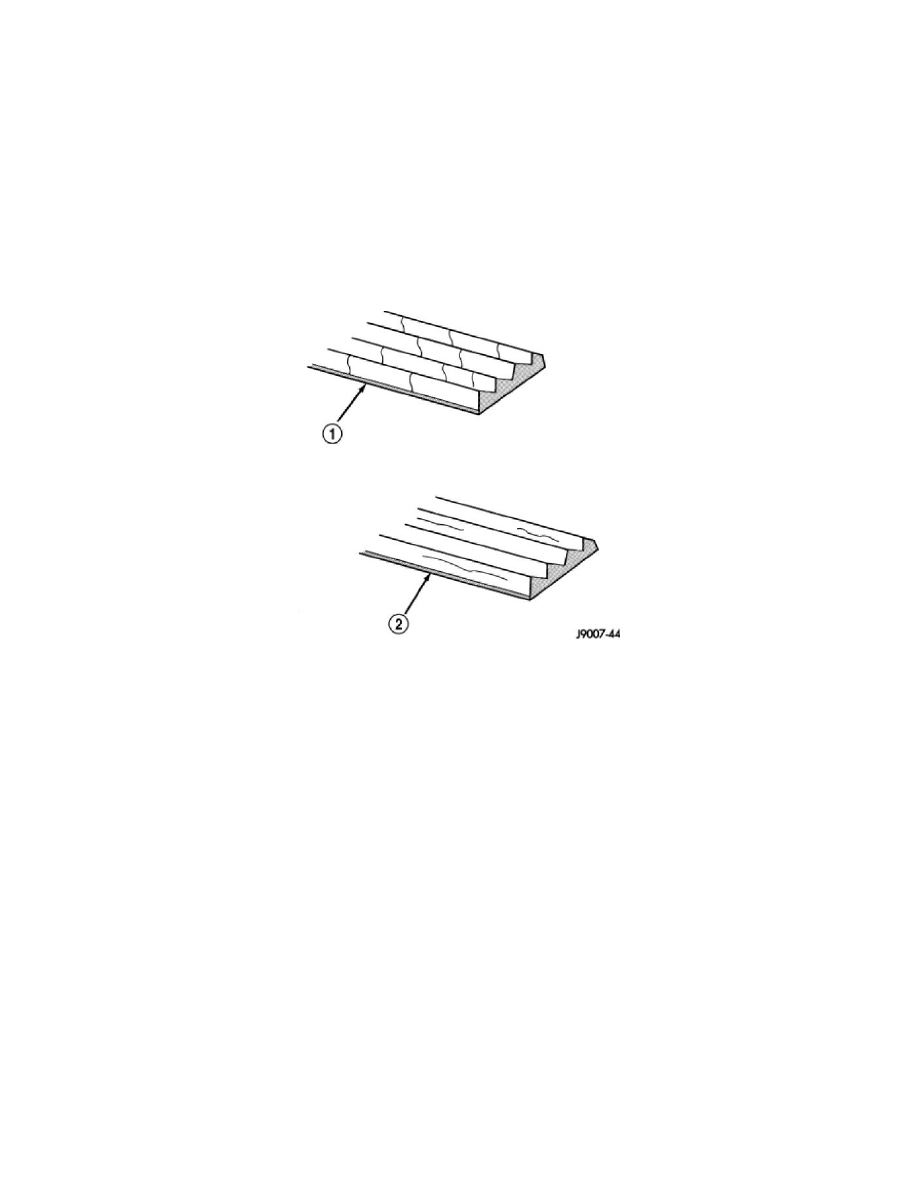

When diagnosing serpentine accessory drive belts, small cracks that run across the ribbed surface of the belt from rib to rib , are considered normal.
These are not a reason to replace the belt. However, cracks running along a rib (not across) are not  normal. Any belt with cracks running along a rib
must be replaced. Also replace the belt if it has excessive wear, frayed cords or severe glazing.

Refer to ACCESSORY DRIVE BELT DIAGNOSIS CHART for further belt diagnosis.

NOISE DIAGNOSIS

Noises generated by the accessory drive belt are most noticeable at idle. Before replacing a belt to resolve a noise condition, inspect all of the accessory
drive pulleys for alignment, glazing, or excessive end play.
