Dodge Workshop Service and Repair Manuals

Parking Brake Shoe: Adjustments

ADJUSTMENT

1. Raise and support the vehicle.
2. Remove the rear wheels.

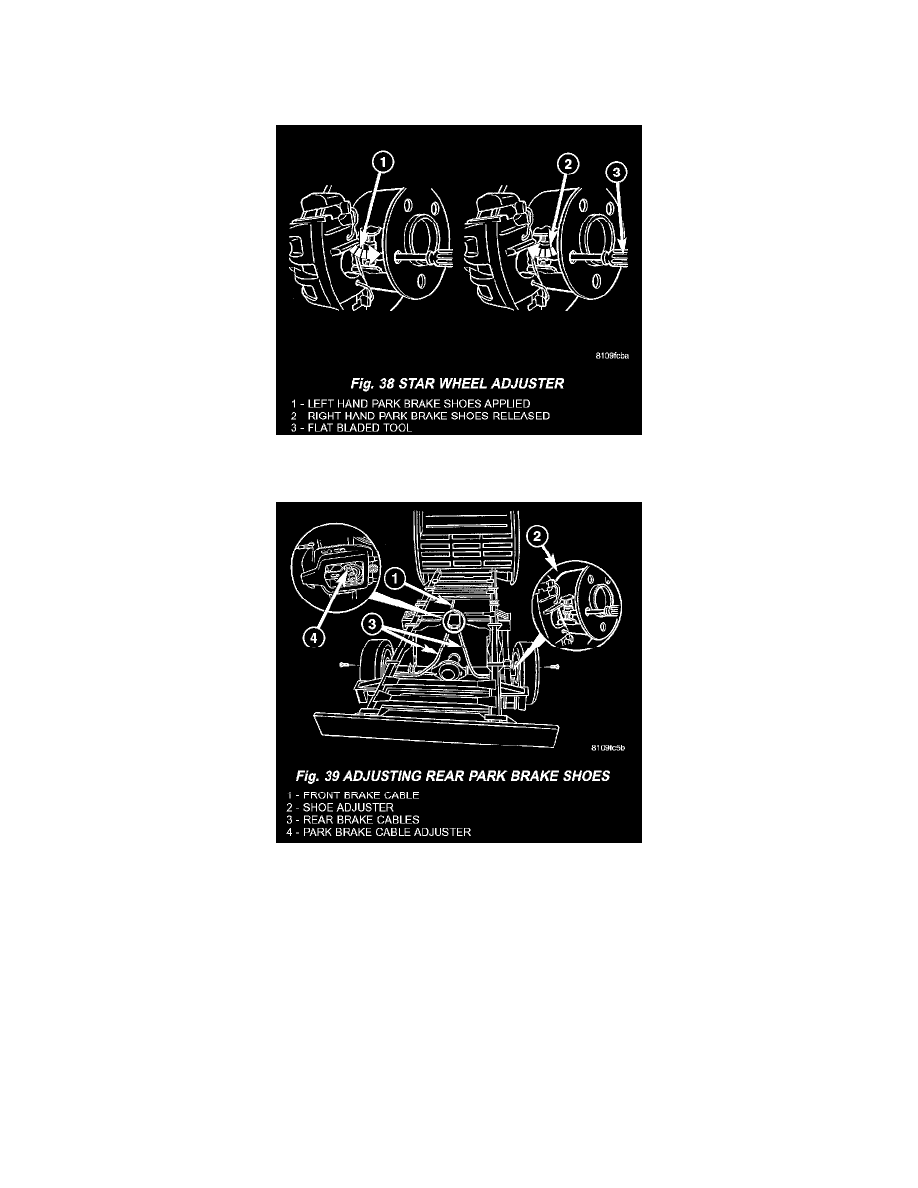

3. Turn the adjusting wheel through the hole of the wheel lug bolt until it is no longer possible to rotate the rear wheel (Fig. 38).
4. Loosen the adjusting wheel 3-4 teeth divisions (Fig. 38).

5. Inspect the clearance, or a slight drag when rotating the wheel/rear disc brake rotor (Fig. 39).
6. Install rear wheels.
7. Lower the vehicle and test the park brake system to hold the vehicle.
