10. Install main bearing bedplate to engine block bolts 11, 17, and 20 finger tight. Tighten these bolts down together until the bed plate contacts the

cylinder block (Fig. 61).

11. To ensure correct thrust bearing alignment, perform the following steps:

^

Step 1: Rotate crankshaft until number 4 piston is at TDC.

^

Step 2: Move crankshaft rearward to limits of travel.

^

Step 3: Then, move crankshaft forward to limits of travel.

^

Step 4: Wedge an appropriate tool between the rear of the cylinder block (NOT BED PLATE) and the rear crankshaft counterweight. This will
hold the crankshaft in it's furthest forward position.

^

Step 5: Install and tighten bolts (1-10) in sequence shown in (Fig. 61) to 41 Nm (30 ft. lbs.).

^

Step 6: Remove wedge tool used to hold crankshaft.

12. Tighten bolts (1-10) again to 41 Nm (30 ft. lbs.) in sequence shown in (Fig. 61).
13. Install main bearing bed plate to engine block bolts (11-20), and torque each bolt to 28 Nm (250 inch lbs.) in sequence shown in (Fig. 61).
14. Tighten bolts (1-10) to 75 Nm (55 ft. lbs.) in sequence shown in (Fig. 61).
15. Tighten bolts (11-20) again to 28 Nm (250 inch lbs.) in sequence shown in (Fig. 61).
16. After the main bearing bed plate is installed, check the crankshaft turning torque. The turning torque should not exceed 5.6 Nm (50 inch lbs.).

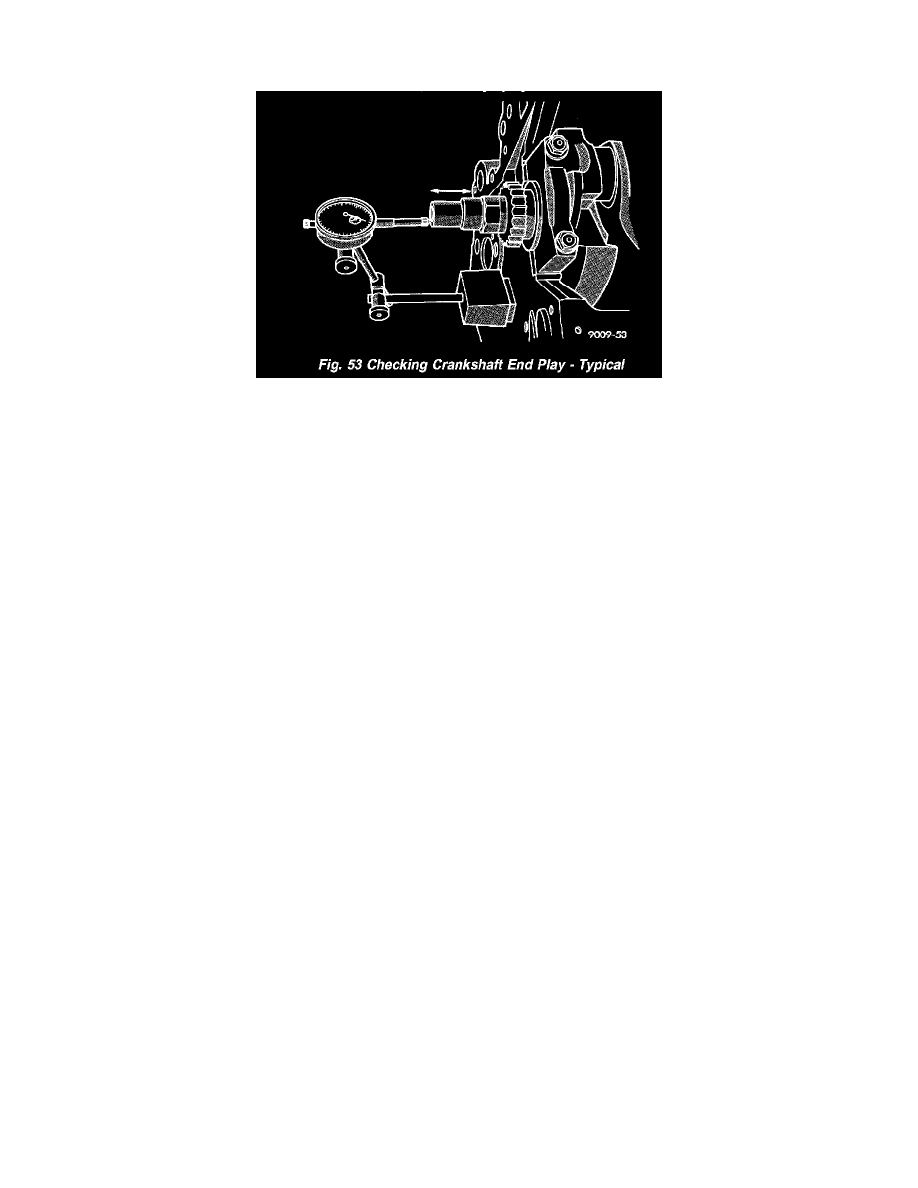

17. Check crankshaft end play.
18. Install connecting rod bearings and caps. Do Not Reuse Connecting Rod Bolts. Torque connecting rod bolts to 27 Nm (20 ft. lbs.) plus 1/4 turn.
19. Install balance shafts and housing assembly.
20. Install the oil pump.
21. Install oil pump pick-up tube. Torque fastener to 23 Nm (200 inch lbs.).
22. Install the oil pan.
23. Install crankshaft position sensor.
24. Install cylinder head if it was removed.
25. Install the rear timing belt cover.
26. Install front crankshaft oil seal and crankshaft sprocket.
27. Install the timing belt.
28. Install the timing belt front covers.
29. Install engine mount support bracket.
30. Install crankshaft vibration damper.
31. Install NEW oil filter.
32. Remove engine from repair stand and position on Special Tools 6135 and 6710 Engine Dolly and Cradle. Install safety straps around the engine to

cradle and tighten and lock them into position.

33. Install crankshaft rear oil seal.
34. Install drive plate/flex plate. Apply Mopar Lock & Seal Adhesive to bolt threads and tighten to 95 Nm (70 ft. lbs.).
35. Attach transaxle to engine. Tighten attaching bolts to 101 Nm (75 ft. lbs.).
36. Install the engine assembly.
