Drive Belt: Service and Repair

NOTE:  Correct accessory drive belt tension is required to ensure optimum performance of the belt driven engine accessories. There are different gauges
for checking serpentine and V type belts. use belt tension gauge, number 7198, or an equivalent gauge, when checking belt tension. Place gauge in the
middle of the section of belt being used to check tension. For correct gauge measurement, the gauge must no con
tact any component other than the drive belt. With the gauge fully seated on the belt, release the gauge handle as rapidly as possible to ensure a correct
tension reading.

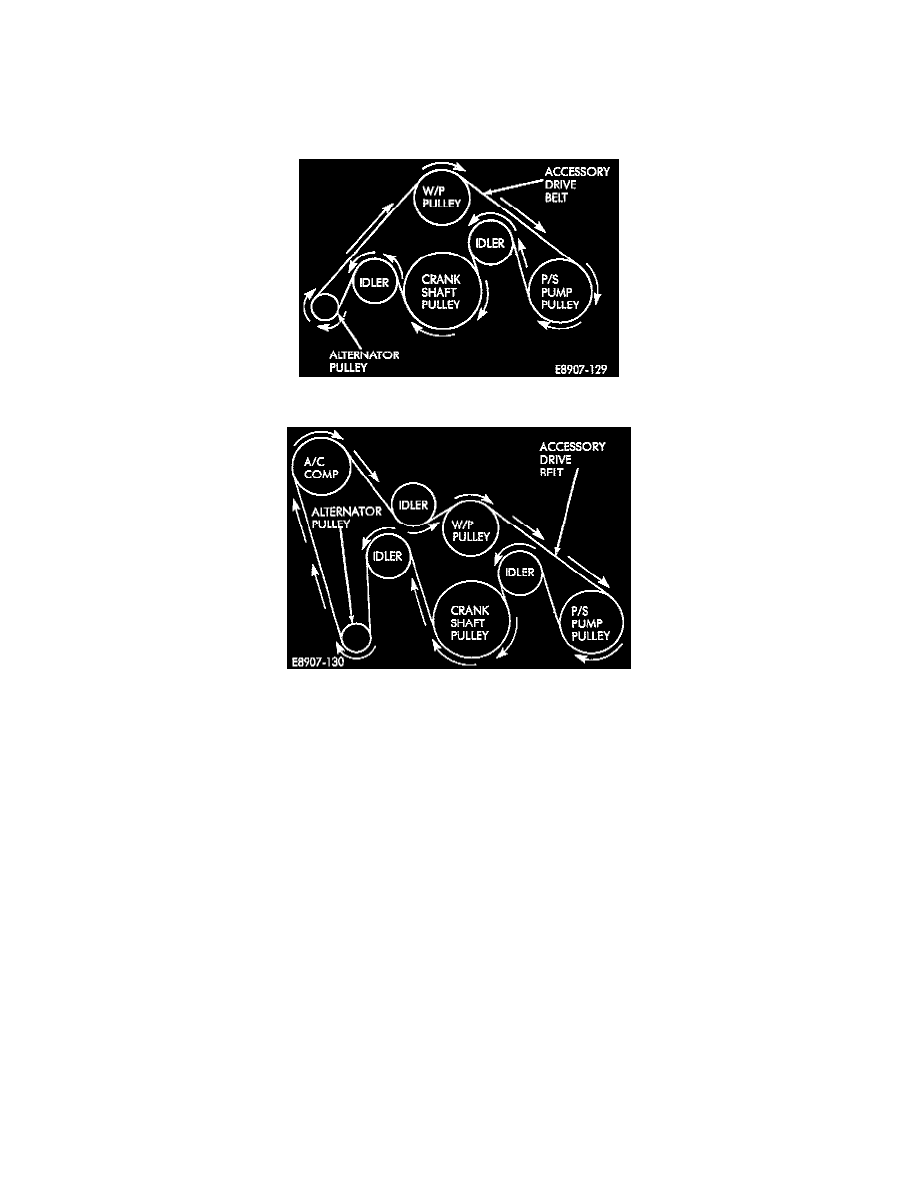

Fig. 2 Engine Without A/C

Fig. 3 3.0L Engine With A/C

CAUTION:  When installing the serpentine accessory drive belt, the belt must be routed correctly. It is possible to route the belt incorrectly and rotate
the water pump in the opposite direction causing the engine to overheat. Refer to Figs. 2 and 3 for the correct routing.

NOTE:  Proper belt tension for a new serpentine accessory drive belt is 800-900 Nm (180-200lbs. ft.). For a used serpentine belt accessory drive belt,
proper belt tension is 623-712 Nm (140-160lbs.ft.).

REMOVAL

1. Disconnect battery negative cable from battery.
2. Raise the vehicle on a hoist.
3. Remove splash shield below alternator.
