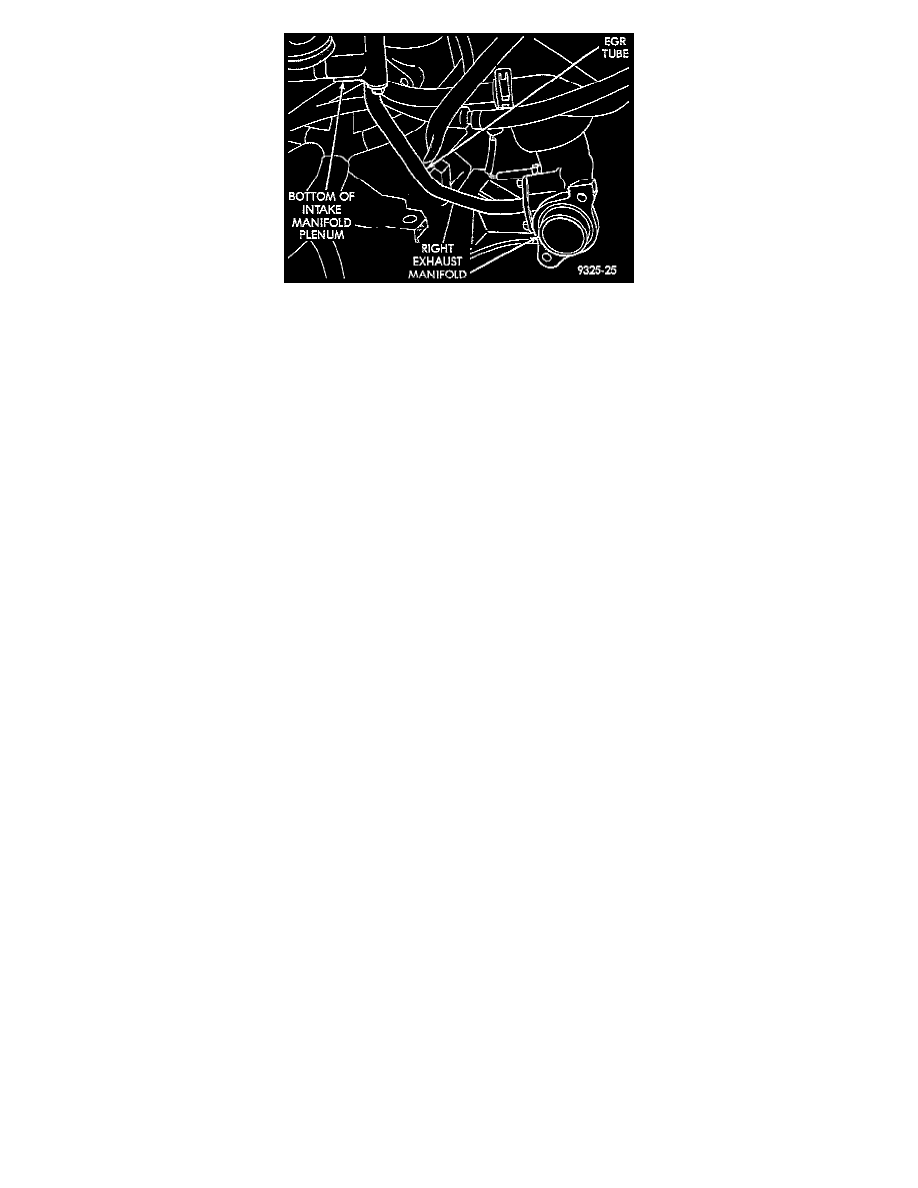

Fig. 25 EGR Tube To Exhaust Manifold

12. Tighten EGR tube mounting screws.
13. Connect hoses to PCV valve and brake booster nipple.
14. Attach electrical connectors to the MAP sensor and EGR transducer solenoid. Connect the Intake Air Temperature sensor electrical connector on

Flexible Fuel Vehicles (FFV) only.

15. Attach electrical connectors to throttle position sensor and idle air control motor.
16. Install throttle cable and speed control cable in bracket.
17. Hold throttle body lever in wide-open position. Install throttle and speed control cables.
18. Connect purge hose to throttle body.
19. Connect air tube from air cleaner and throttle body
20. Fill cooling system. Refer to Cooling System/Service and Repair for procedure.

See: Cooling System/Service and Repair
