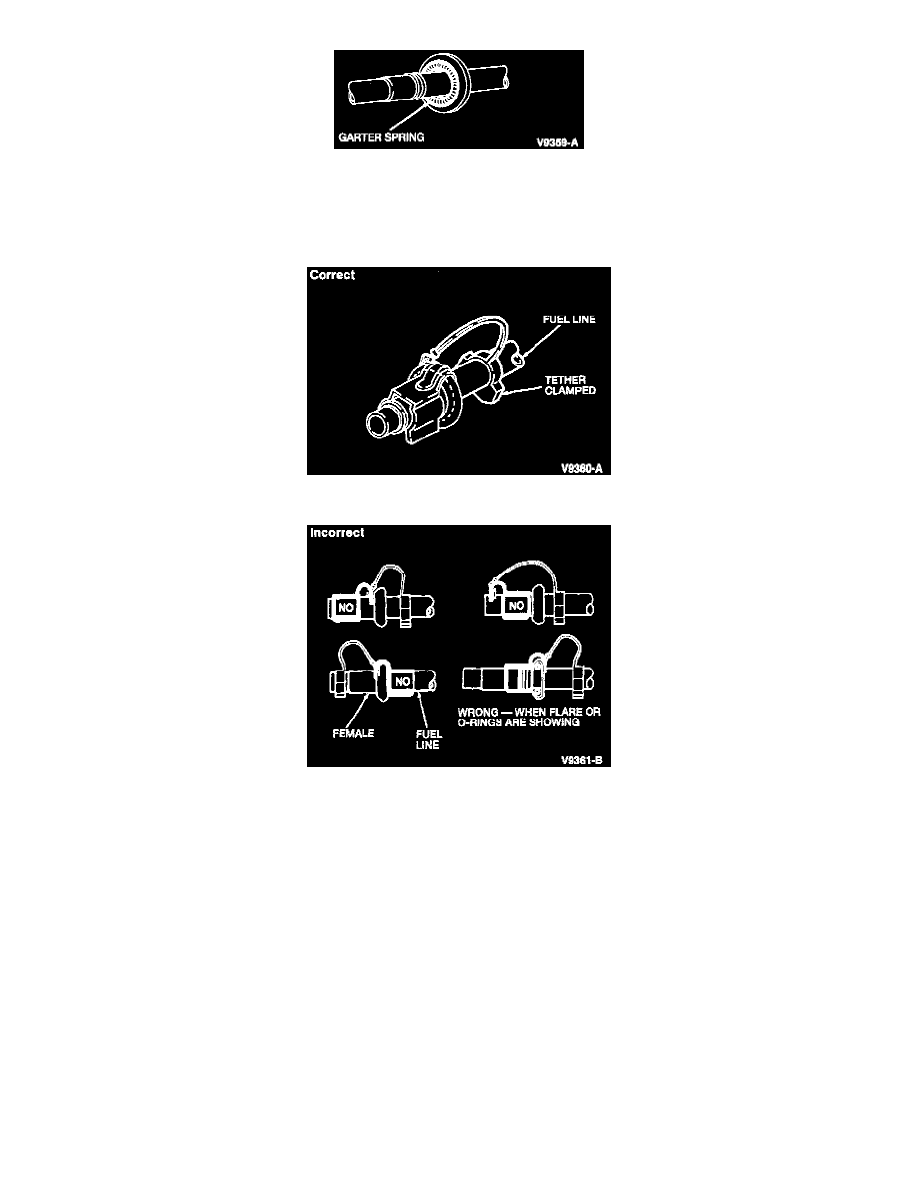

Garter Spring

4. Fit the female fitting to the male fitting and push until the garter spring snaps over the flared end of the female fitting.
5. Make sure that the coupling engagement is secure by pulling on the fitting and visually checking to make sure that the spring is over the flared end

of the female fitting.

Fuel Tube Clip

Fuel Tube Clip

6. Position the fuel tube clip over the metal portion of the spring lock coupling. Firmly push the fuel tube clip onto the spring lock coupling. Make

sure that the horseshoe portion of the clip is over the coupling. Do not install the fuel tube clip over the rubber fuel line.
