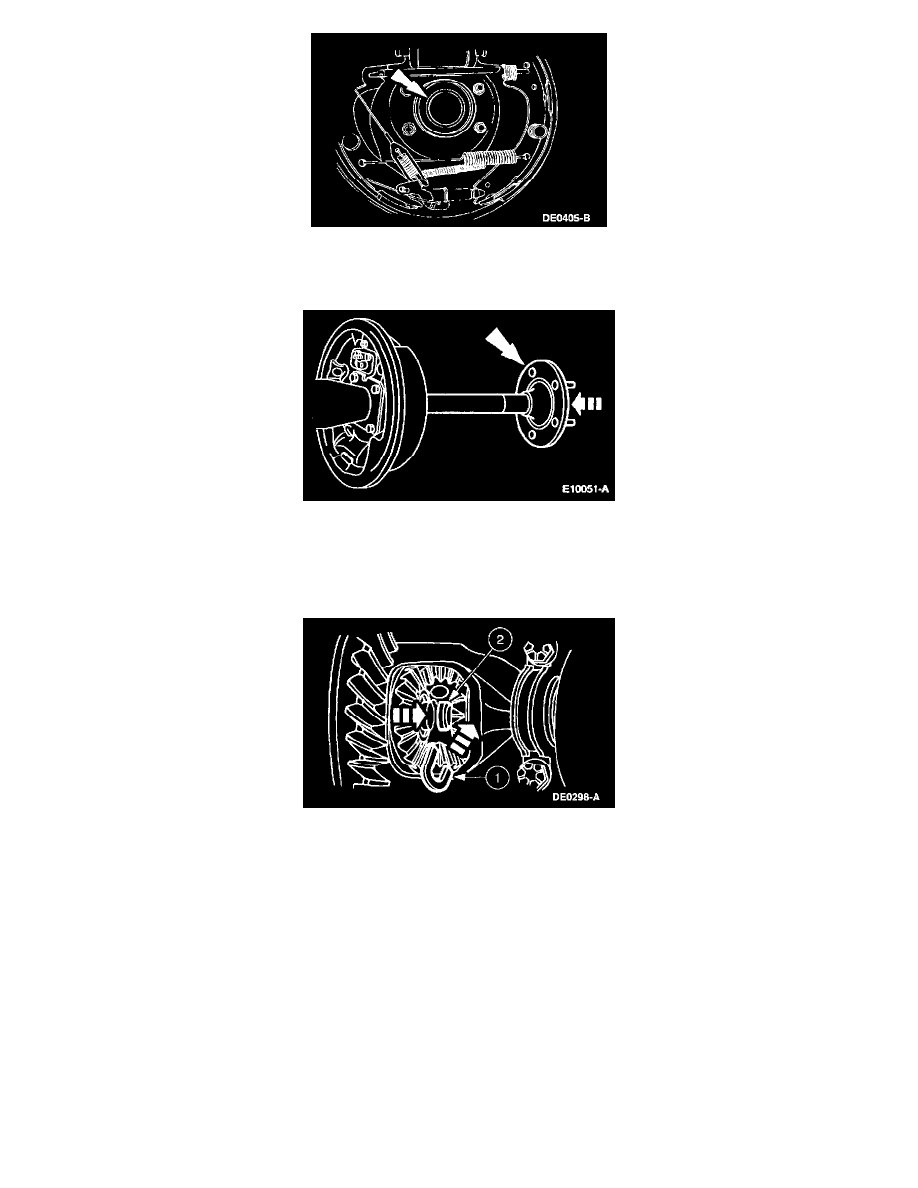

1. Lubricate the lip of the wheel bearing oil seal. Use Premium Long-Life Grease XG-1-C or equivalent meeting Ford specification ESA-M1C75-B.

2. CAUTION: Do not damage the wheel bearing oil seal.

Install the two axle shafts.

3. CAUTION: Do not damage the rubber O-rings in the U-washer grooves.

Install the U-washers.

1

Position the two U-washer on the button ends of the axle shafts.

2

Pull the axle shafts outward.

4. Note:  If a new pinion shaft lock bolt is unavailable coat the threads with Threadlock and Sealer E0AZ-19554-AA or equivalent meeting Ford

specification WSK-M2G351-A5 prior to installation.

Install the differential pinion shaft.
