Heater Hose: Service and Repair

Heater Hose: Service and Repair

HEATER HOSE COUPLING

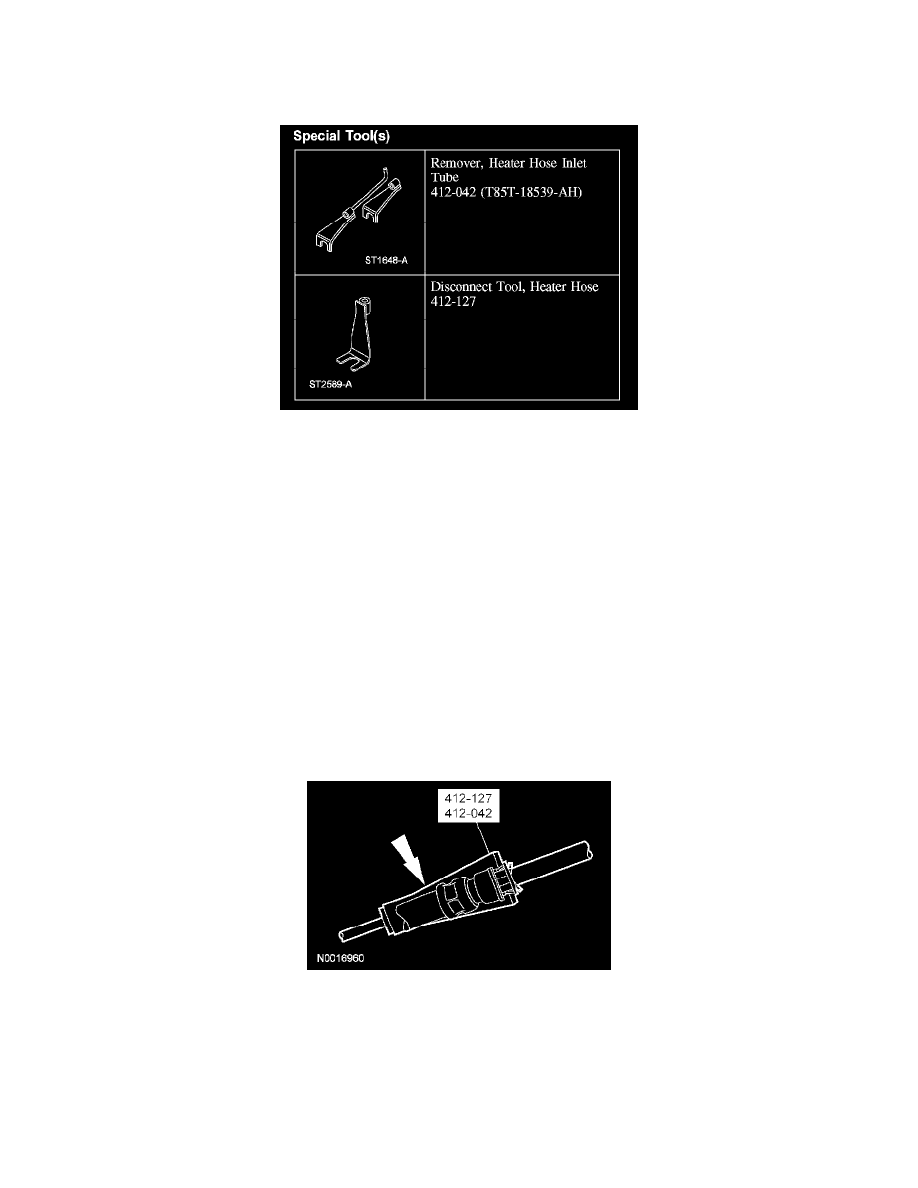

Special Tool(s)

Special Tool(s)

Disconnect

CAUTION:  Do not attempt to install a new bushing, spacer or O-rings in the heater hose coupling; damage to the heater hose coupling can
result. If the heater hose coupling is the cause of a coolant leak, the affected heater hose must be replaced as an assembly.

1. WARNING:  Before disconnecting any heater water hoses, shut OFF the engine and wait until engine is fully cool. Failure to comply with

this warning may result in serious injury or burns from hot liquid escaping from the engine cooling system.

Depressurize the engine cooling system.

2. Push the heater hose toward the tube to fully expose the locking tabs.

3. NOTE:

-

When compressing the white coupling retainer with the special tool, the special tool must be perpendicular to and on the highest point of the
coupling.

-

If the heater hose coupling is accessible, the retainer tabs can be compressed by hand to disconnect the heater hose.

Push the special tool over the coupling retainer windows to compress the retainer locking tabs.

4. NOTE:  A slight twisting motion while pulling on the heater water hose may be necessary to assist in the removal.

Pull the heater hose away from the heater core tube.
