Cowl: Service and Repair

Cowl: Service and Repair

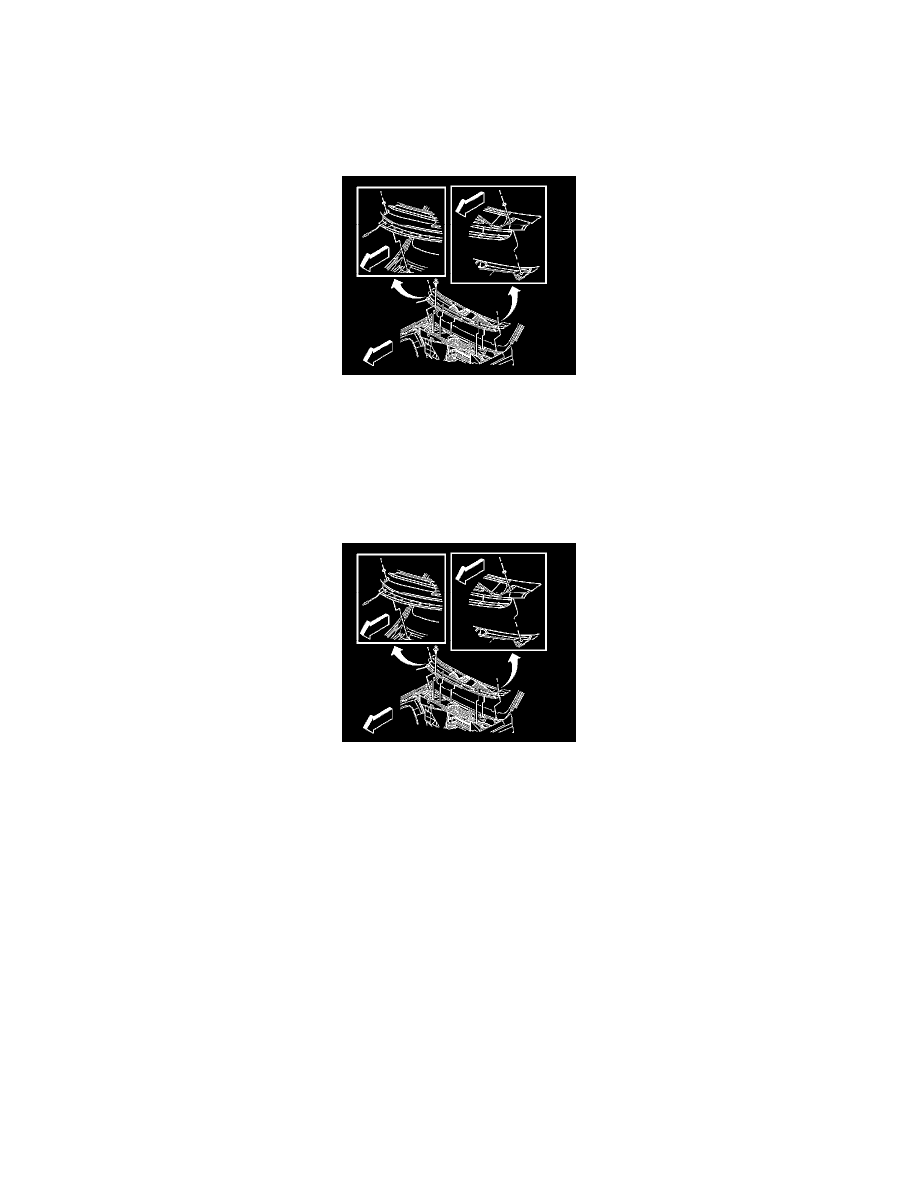

Air Inlet Grille Panel Replacement (Envoy, TrailBlazer)

Removal Procedure

1. Remove the windshield wiper arms.

2. Remove the air inlet grille panel retaining nuts.
3. Remove the air inlet grill panel push-pin retainers.
4. Disconnect the washer hose.
5. Remove the air inlet grille panel from the vehicle, by pulling upwards in order to disengage the retaining clips.
6. Place the air inlet grille panel on a clean, prepared surface.
7. Remove the rear hood seal from the air inlet grille panel studs.

Installation Procedure

1. Position the rear hood seal to the air inlet grille panel.
2. Install the rear hood seal to the air inlet grille panel studs.
3. Position the air inlet grille panel to the vehicle.
4. Push downward on the air inlet grille panel to seat the retaining clips.
5. Connect the washer hose.
6. Install the push-pin retainers.

Notice:  Refer to Fastener Notice.

7. Install the air inlet grille retaining nuts.

Tighten the air inlet grille nuts to 4 N.m (35 lb in).

8. Install the windshield wiper arms.
