Dimmer Switch: Locations

Dimmer Switch: Locations

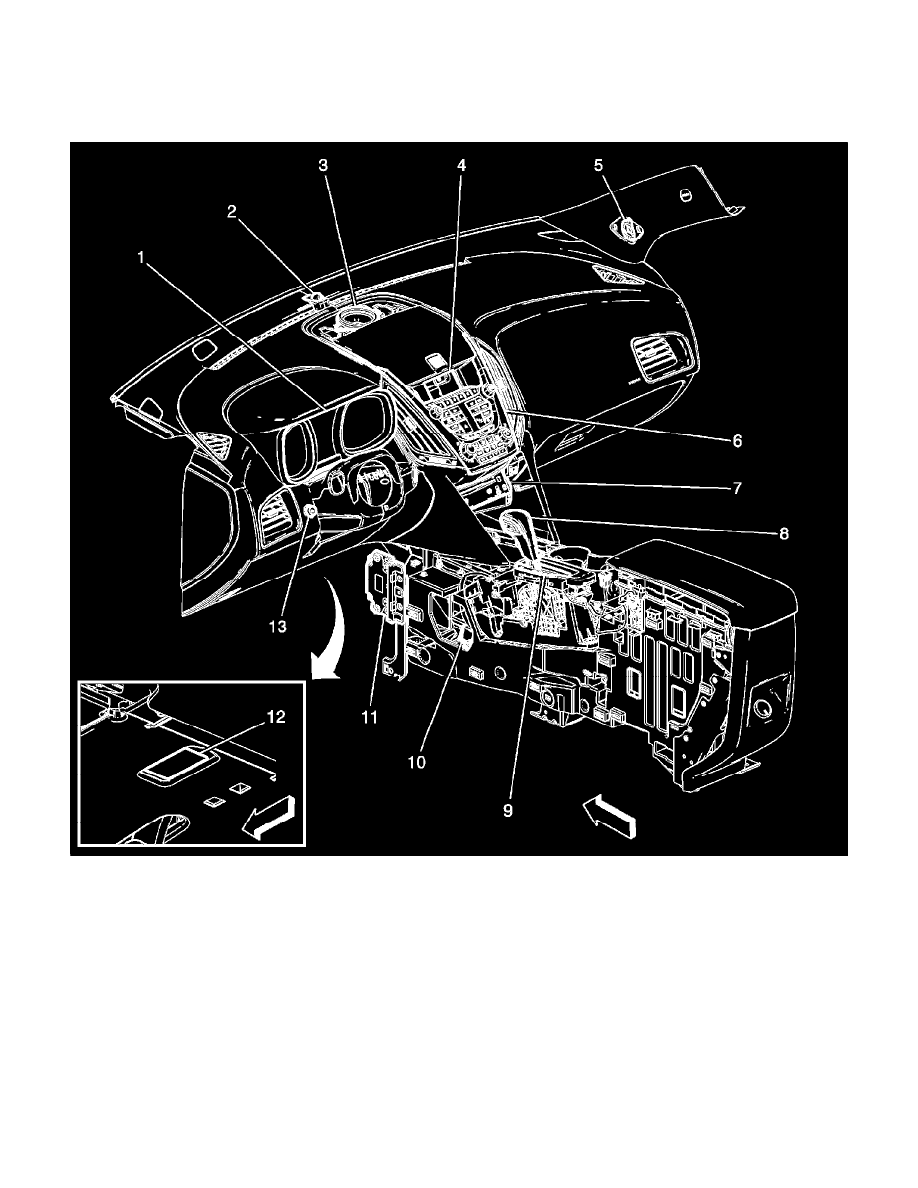

Instrument Panel/Center Console Component Views

Left Side of the Instrument Panel Components

1 - P16 Instrument Cluster
2 - B10B Ambient Light/Sunload Sensor (C68) or B10 Ambient Light Sensor (C67)
3 - P19B Speaker - Center Instrument Panel (UZ8)
4 - P17 Info Display Module
5 - P19V Speaker - Right Front Tweeter
6 - A20 Radio/HVAC Controls
7 - A11 Radio
8 - S3 Transmission Shift Lever
9 - P2 Transmission Shift Lever Position Indicator
10 - T11 Multimedia Player Interface Module (KTA)
11 - K108 Active Noise Cancellation Module (VQN)
12 - E8J Instrument Panel Courtesy Lamp - Left (LTZ or SLT)
13 - S36 Instrument Panel Dimmer Switch
