Alignment: Service and Repair

Wheel Alignment

The suspension can be adjusted for front and rear toe.

Pre-Alignment Checks

For proper inspection and adjustment of the wheel alignment, do these checks:

1. Release the parking brake to avoid an incorrect measurement.

2. Make sure the suspension is not modified.

3. Make sure the fuel tank is full, and that the spare tire, the jack, and the tools are in place on the vehicle.

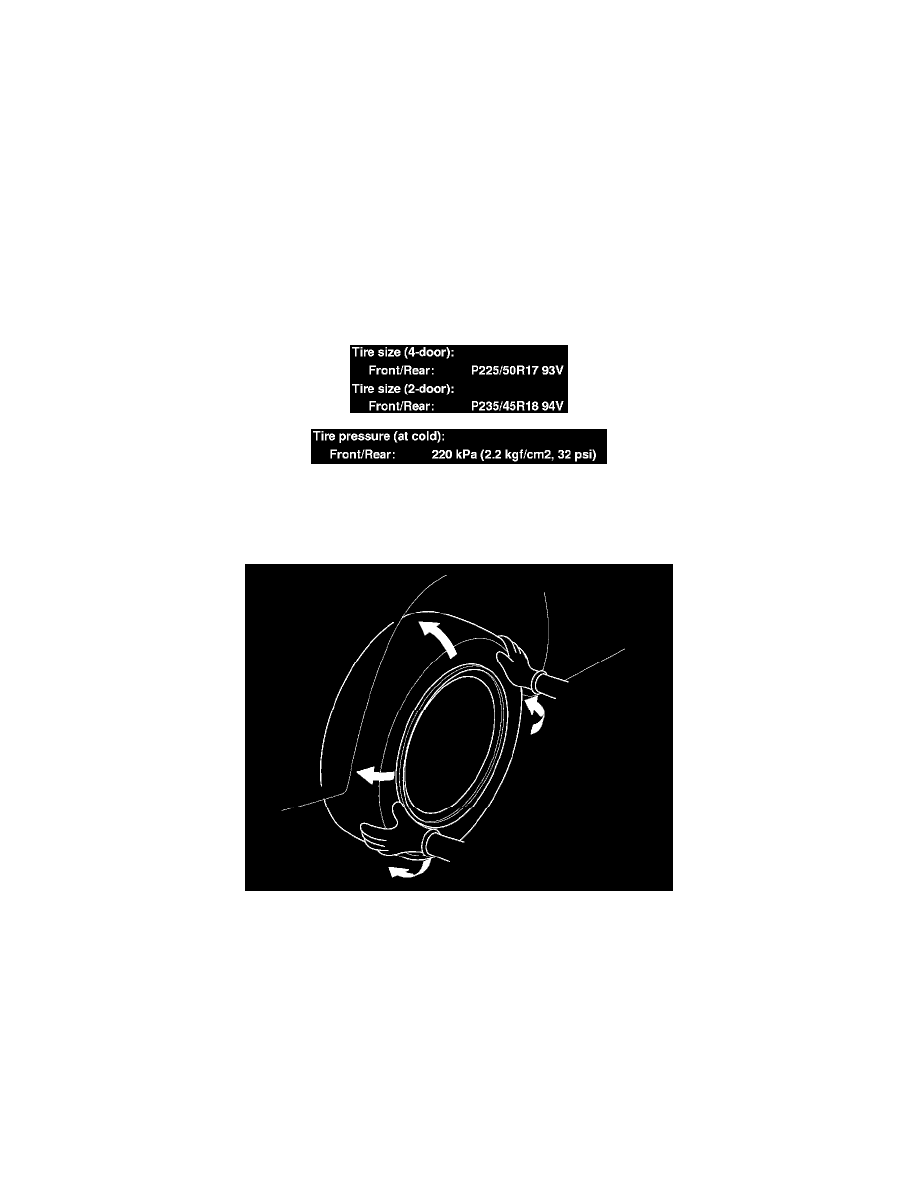

4. Check the tire size and tire pressure.

5. Check the runout of the wheels and tires See: Wheels and Tires/Wheels/Testing and Inspection.

6. Check the suspension ball joints (Raise and support the vehicle See: Vehicle Lifting/Service and Repair. Hold a tire with your hands, and move it

up and down and right and left to check for movement).

7. Before doing alignment inspections, be sure to remove all extra weight from the vehicle, and no one should be inside the vehicle (driver or

passengers).

8. Lower the vehicle to ground. Bounce the vehicle up and down several times to stabilize the suspension.

9. Check that the steering column is set at the center tilt and telescopic position.

Caster Inspection

Use commercially available computerized four wheel alignment equipment to measure wheel alignment (caster, camber, toe, and turning angle). Follow
the equipment manufacturer's instructions.

1. Check the caster angle.
