Wiper Arm: Adjustments

Wiper Arm/Nozzle Adjustment

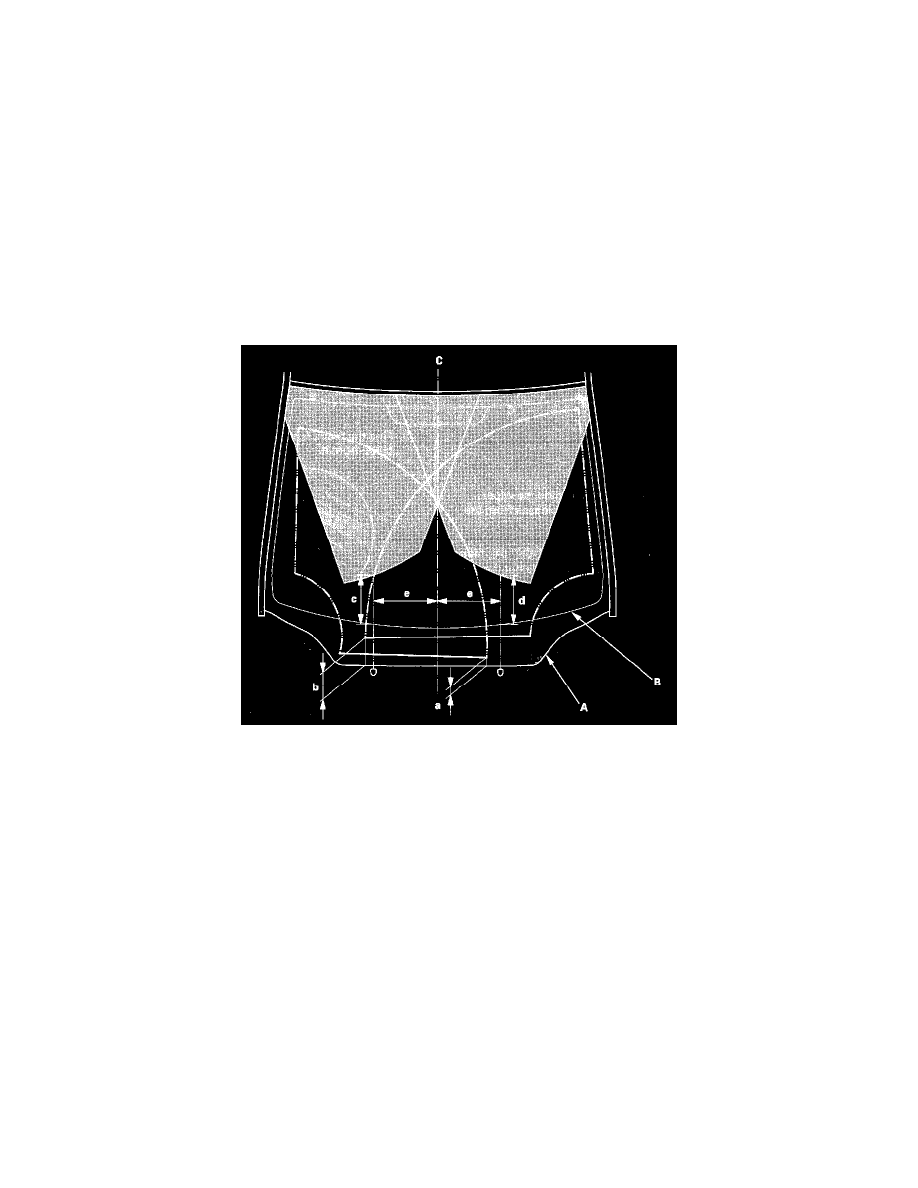

Wiper arms stop position

1. When the wiper arms stop at the automatic stop position, confirm that they are at the standard position.

a: Position at about 0.9 in. (23 mm) from the top of cowl cover (A)
b: Position at about 3.8 in. (96 mm) [4.5 in (114 mm)] from the top of cowl cover (A)

[ ]: '08 model

Washer nozzle position

2. When you turn on the washers, confirm 50 % or more of the washer fluid lands within the spray area. If the spray area is not within the standard

positions, adjust the nozzles.
c: Position at about 7.6 in. (192 mm) from the top of the black ceramic area (B) at the lower windshield
d: Position at about 7.6 in. (192 mm) from the top of the black ceramic area (B) at the lower windshield
e: Position at about 9.8 in. (250 mm) from the windshield center line (C)
