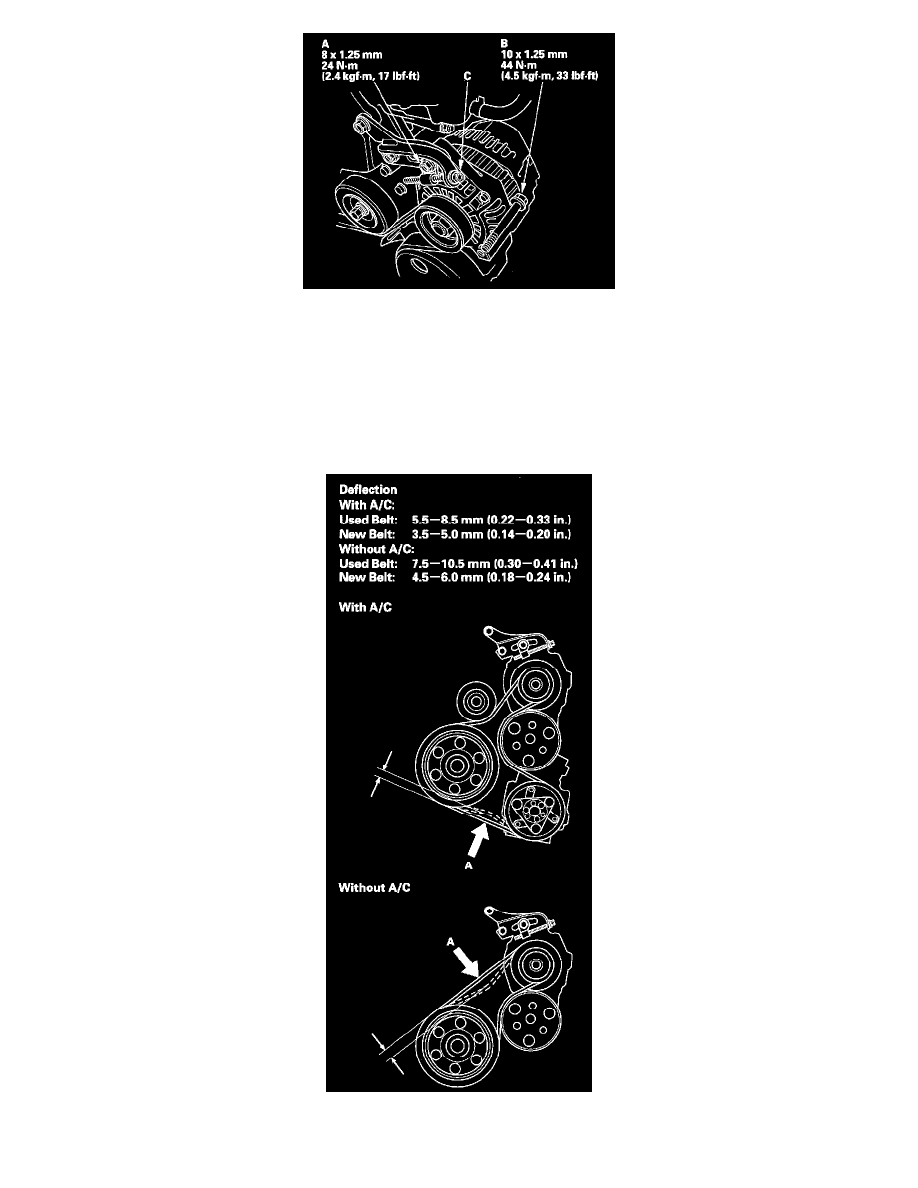

3. Turn the adjusting bolt (C) to obtain the proper belt tension, then retighten the lock bolt and the mounting bolt.
4. Recheck the belt tension.

Deflection Method

Inspection

1. Apply a force of 98 N (10 kgf, 22 lbf), and measure the deflection at the mid-point (A) between the A/C compressor (alternator for without A/C

compressor) and crankshaft pulley. If the belt is worn or damaged, replace it. If the belt needs adjustment, go to step 2.

Adjustment
